Електродвигун очищувача вітрового скла

Моменти затягування
Болти кріплення електродвигуна очищувача вітрового скла	8 Нм
Болти кріплення електродвигуна очищувача вітрового скла	16 Нм

Зняття

Поверніть перемикач склоочисника з положення (0) у положення (1), потім із положення (1) у положення (0).

Зніміть важелі склоочисника.

Вимкніть акумулятор.

Зніміть:

• решітку ніші повітрозабору,
• механізм очищувача вітрового скла.

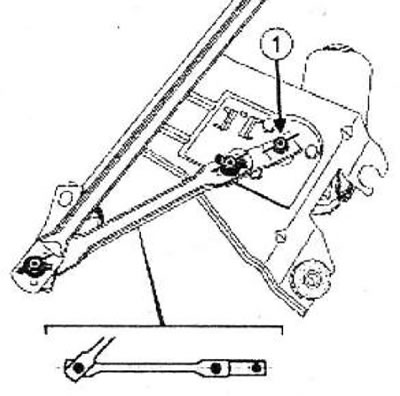

Відкрутіть гайку осі електродвигуна склоочисника вітрового скла (1).

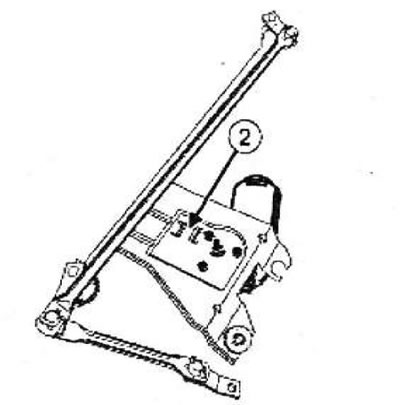

Від'єднайте вилкову частину роз'єму (2) електродвигуна склоочисника, віджавши пружинні клямки.



Зніміть:

• болти кріплення електродвигуна очищувача вітрового скла,
• електродвигун очищувача вітрового скла.

Встановлення

Приєднайте:

• електродвигун очищувача вітрового скла,
• акумуляторну батарею.

Поверніть перемикач склоочисника із положення (0) у положення (1), потім із положення (1) у положення (0).


Від'єднайте:

• акумуляторну батарею,
• електродвигун очищувача вітрового скла.

Встановіть:

• електродвигун очищувача вітрового скла,
• болти кріплення електродвигуна очищувача вітрового скла.

Затягніть потрібні моменти болти кріплення електродвигуна очищувача вітрового скла (8 Нм).

Натисніть на вилочну частину роз'єму електродвигуна очищувача вітрового скла.

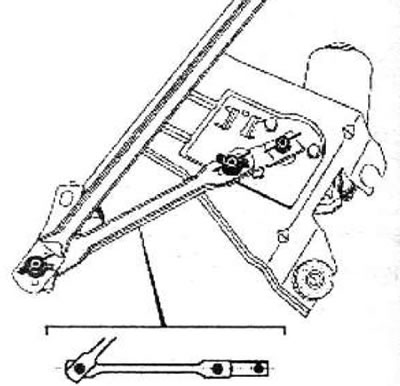

Розташуйте тяги механізму, як показано на малюнку нижче.

Наверніть гайку на кривошип електродвигуна очищувача вітрового скла.

Затягніть потрібні моменти болти кріплення електродвигуна очищувача вітрового скла (16 Нм).

Встановіть:

• механізм очищувача вітрового скла,
• решітку ніші повітрозабору.

Підключіть акумулятор.

Поверніть перемикач склоочисника із положення (0) у положення (1), потім із положення (1) у положення (0).



Встановіть важелі склоочисника.
