Умовні позначення

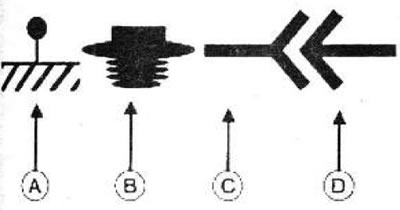

А - Символ «маси»
В - Символ кріплення (хомут, затискач тощо)
С - Символ розетки роз'єму (з'єднання 2 проводів)
D - Символ штепсельної частини роз'єму (з'єднання 2 проводів)
Зняття
Вимкніть акумулятор.

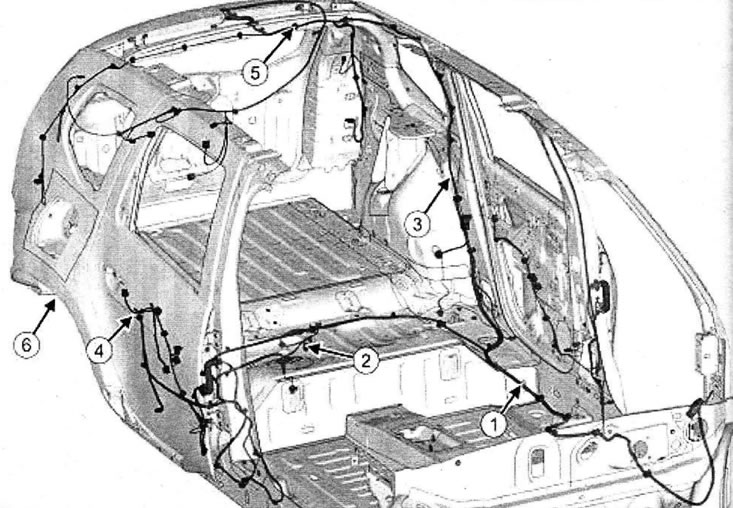

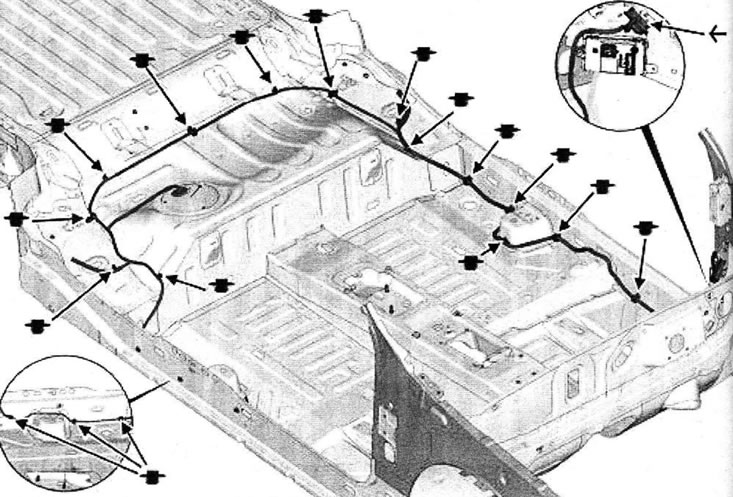

1 - Задня частина проводки салону на підлозі
2 - Задня частина проводки салону під підлогою
3 - Задня частина проводки салону на кузові
4 - Задня частина проводки салону в задніх дверях
5 - Задня частина проводки салону у дверях задка
6 - Задня частина проводки салону в колісних арках
1 - Задня частина проводки салону на підлозі
Зніміть:
- підлоговий килимок,
- облицювання середньої стійки.
Підніміть подушку заднього сидіння.

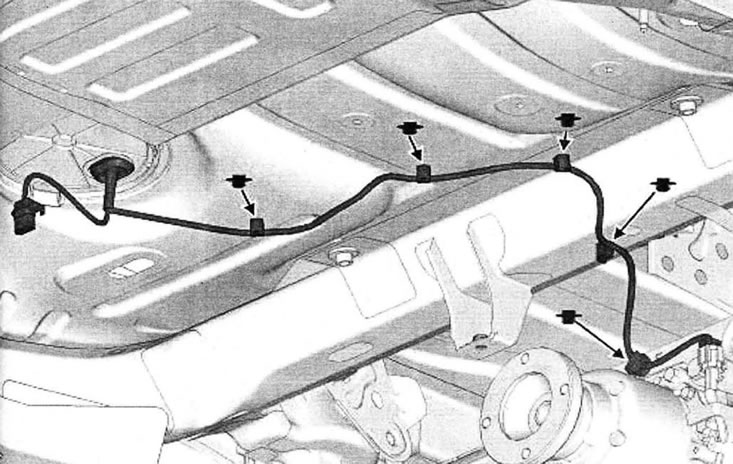

2 - Задня частина проводки салону під підлогою
Встановіть автомобіль на двостійковий підйомник.
Відведіть убік паливний бак.
3 - Задня частина проводки салону на кузові
Зніміть:
- облицювання задніх стійок кузова,
- бічні облицювання задньої полиці,
- верхні облицювання задніх стійок кузова,
- облицювання багажного відділення,
- частково оббивку даху.

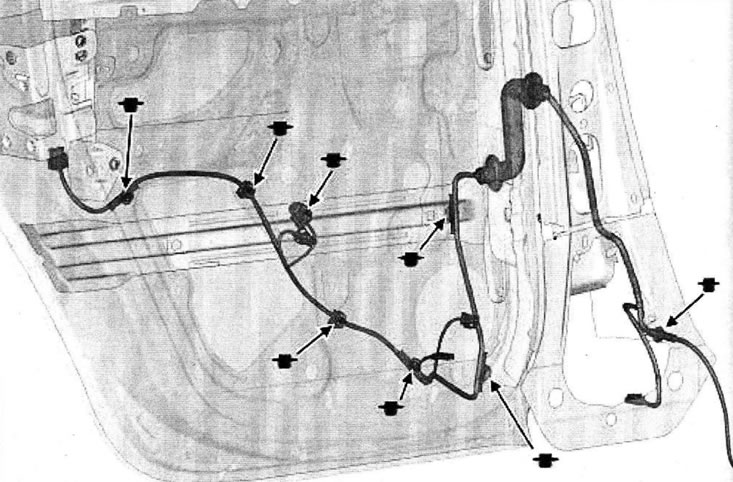

4 - Задня частина проводки салону в задніх дверях
Зніміть оббивку задніх дверей.

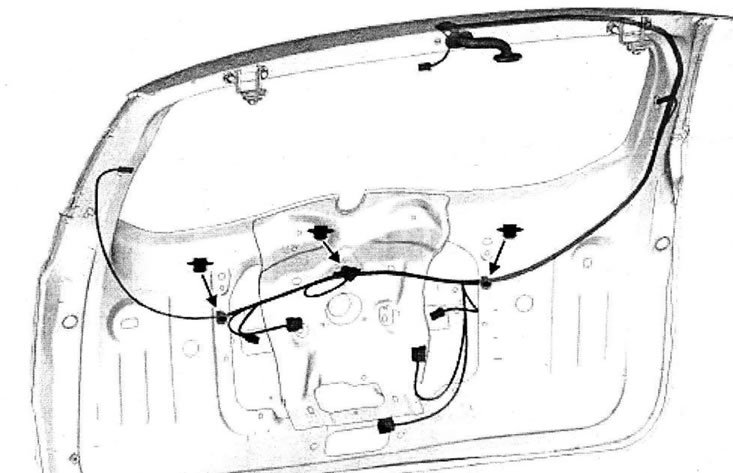

5 - Задня частина проводки салону у дверях задка
Зніміть оббивку дверцят задка.

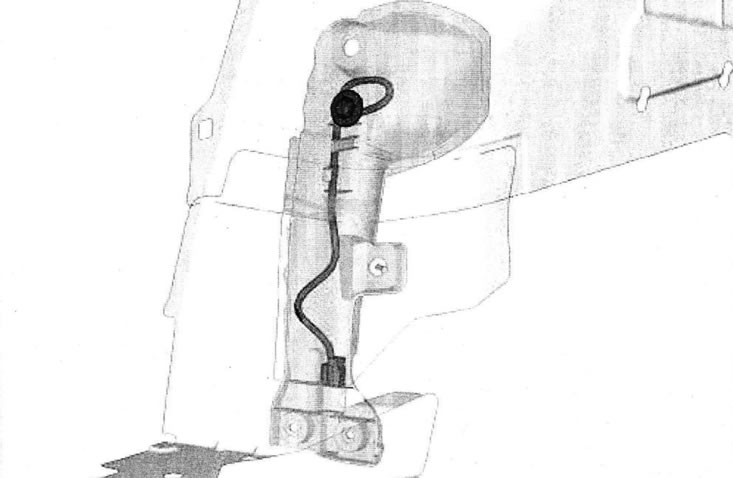

6 - Задня частина проводки салону в колісних арках
Зніміть:
- задні колеса,
- кришку датчика ABS.
1 - Задня частина проводки салону на підлозі
Роз'єднайте всі роз'єми.
Від'єднайте частину проводки у зазначених місцях.
Зніміть частину проводки.
2 - Задня частина проводки салону під підлогою
Роз'єднайте всі роз'єми.
Від'єднайте частину проводки у зазначених місцях.
Зніміть частину проводки.

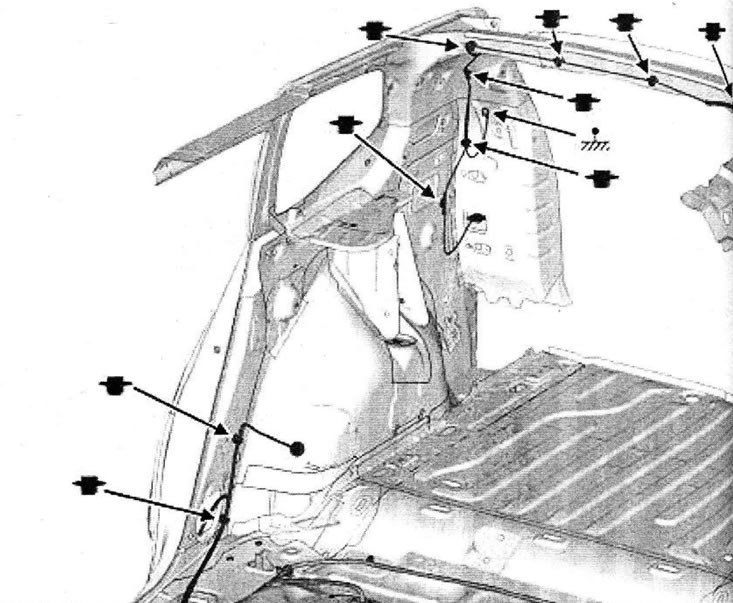

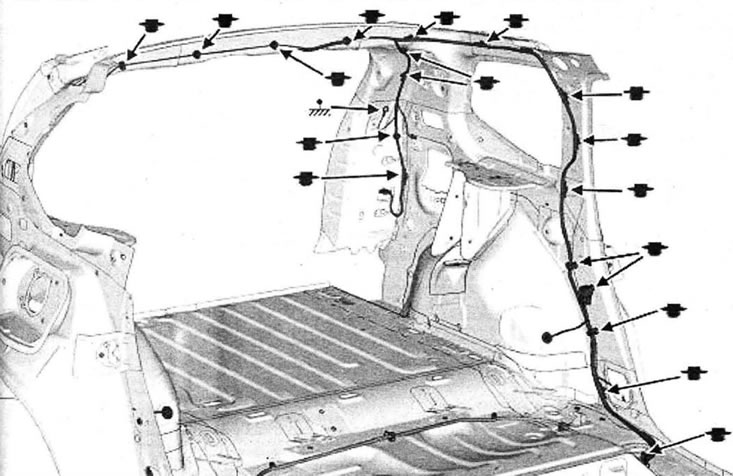

3 - Задня частина проводки салону на кузові
Роботи, що виробляються з правого боку автомобіля
Роз'єднайте всі роз'єми.
Від'єднайте частину проводки у зазначених місцях.
Зніміть «масову» клему у вказаному місці.
Зніміть частину проводки.
4 - Задня частина проводки салону в задніх дверях
Роз'єднайте всі роз'єми.
Від'єднайте частину проводки у зазначених місцях.
Зніміть частину проводки.
5 - Задня частина проводки салону у дверях задка
Роз'єднайте всі роз'єми.
Зніміть частину проводки.
Від'єднайте частину проводки у зазначених місцях.
6 - Задня частина проводки салону в колісних арках
Роз'єднайте всі роз'єми.
Зніміть частину проводки.
Від'єднайте частину проводки у зазначених місцях.
Встановлення
Установка проводиться у порядку, зворотному зняттю.
Затягніть потрібний момент гайки кріплення дроту «маси» (8 Нм).
Підключіть акумулятор.
