Щиток приладів — зняття та встановлення

Зняття

При заміні щитка приладів прочитайте вказівки лічильника пробігу на щитку приладів та запишіть їх у сервісну книжку.

Вимкніть запалювання.

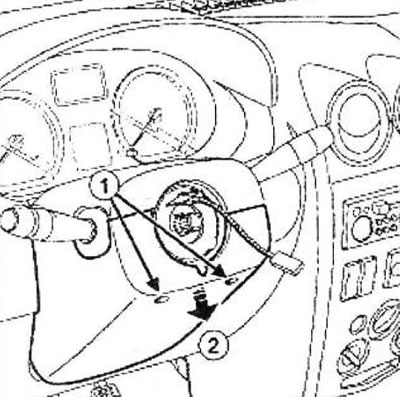

Викрутіть два нижні гвинти кріплення (1).

Від'єднайте:

• нижній підрульовий облицювальний кожух у напрямку стрілки (2),
• верхній підрульовий кожух.

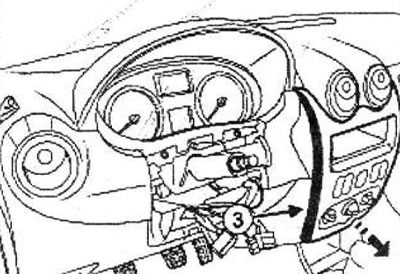

Від'єднайте центральне облицювання (3) з нижньої частини.

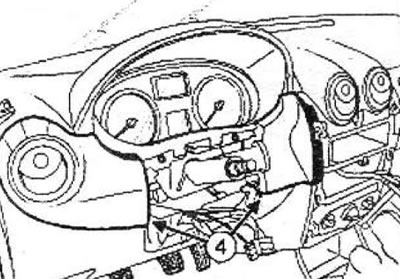

Від'єднайте облицювання (4).

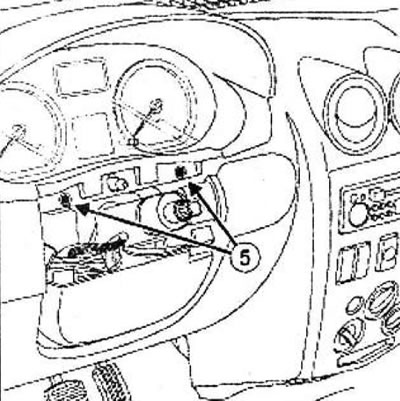

Викрутіть гвинти (5) кріплення балки щитка приладів.

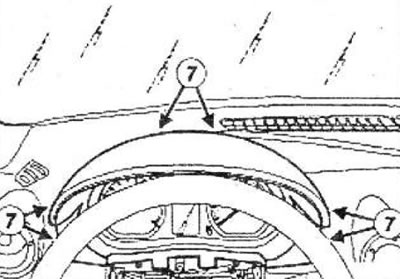

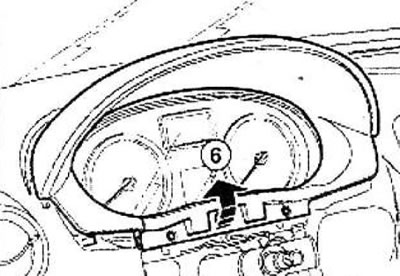

Від'єднайте рамку щитка приладів у точках (6) та (7).

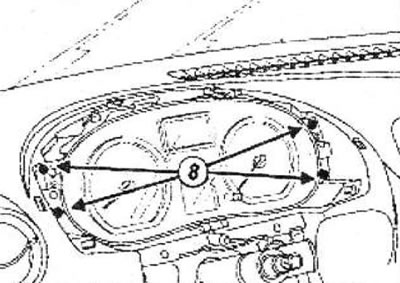

Викрутіть гвинти (8) кріплення щитка приладів.



Від'єднайте щиток.

Роз'єднайте роз'єм щитка приладів.

Встановлення

З'єднайте роз'єм щитка приладів.

Закріпіть утримувачами щиток приладів.

Загорніть болти кріплення щитка приладів


Закріпіть рамку щитка.

Закрутіть болти рамки щитка приладів.

Клацніть:

• облицювання,
• центральне облицювання.
• верхній підрульовий кожух,
• нижній облицювальний кожух.

Загорніть два нижні болти кріплення.

Перевірка після ремонту

Увімкніть запалювання.

Перевірте роботу щитка приладів.

Встановіть час на годиннику.
