Акумуляторна батарея — зняття та встановлення

Моменти затягування
Болт кріплення скоби кріплення акумуляторної батареї	12Нм
Болт кріплення наконечника плюсового дроту	6 Нм
Гайка наконечника мінусового дроту акумуляторної батареї	6 Нм

Зняття

Вимкніть запалювання.

Увага! Перед від'єднанням акумулятора:

дочекайтеся зупинки електровентилятора системи охолодження двигуна,

дочекайтеся закінчення процедури збереження даних в ЕБУ (1 хв).

Надійність візуального покажчика не гарантується під час післяпродажного обслуговування, тому не використовуйте візуальний покажчик як засіб контролю стану акумулятора.

Послабте затягування гайки (1) наконечника мінусового дроту акумулятора.



Примітка: Позначте положення наконечника на виводі акумулятора.

Від'єднайте наконечник мінусового дроту акумулятора.

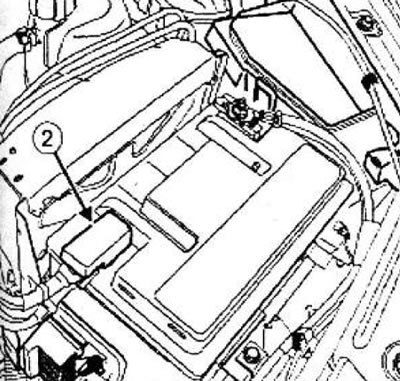

Зніміть кришку (2) із плюсової клеми.

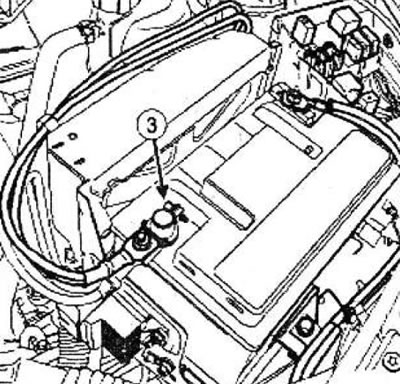

Послабте затягування болта (3) наконечника плюсового дроту акумуляторної батареї.




Примітка: Позначте положення наконечника на виведенні акумулятора.

Зніміть наконечник плюсового дроту акумулятора.

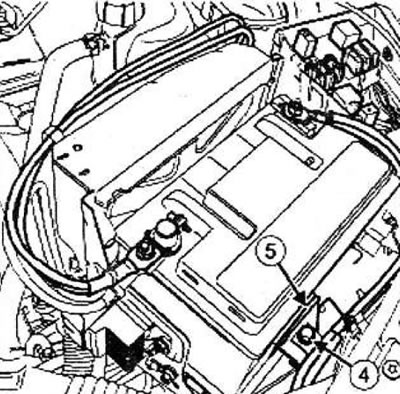

Зніміть:

• болт (4) кріплення фланця акумуляторної батареї,
• фланець кріплення (5),
• акумуляторну батарею.

Переконайтеся, що необхідна заміна акумулятора.

Встановлення

Перевірте акумулятор.

Встановіть акумуляторну батарею у її нішу.

Встановіть:

• фланець кріплення акумуляторної батареї,
• болт кріплення фланця акумулятора.

Затягніть болт кріплення скоби кріплення акумуляторної батареї (12 Нм).

Надягніть наконечник плюсового дроту на клему акумуляторної батареї так, щоб клема вийшла з наконечника.

Увага! Поганий контакт викликає збої при запуску двигуна або за ряду акумуляторної батареї від бортової мережі, при цьому можлива поява іскор, які призводять до вибуху акумуляторної батареї.


Затягніть потрібний момент болт кріплення наконечника плюсового дроту (6 Нм).

Встановіть кришку на плюсову клему.

Надіньте наконечник мінусового дроту на клему акумуляторної батареї так, щоб клема вийшла з наконечника.

Увага! Поганий контакт викликає збої при запуску двигуна або заряд акумуляторної батареї від бортової мережі, при цьому можлива поява іскор, які призводять до вибуху акумуляторної батареї.

Затягніть гайку наконечника мінусового проводу акумуляторної батареї (6 Нм).
