Atenție: Vehiculele livrate pe piață în unele țări pot fi echipate cu dispozitive de pretensionare mecanice a centurilor de siguranță din față. În astfel de vehicule, este interzis să încercați să scoateți singur centurile; in caz de nevoie adresa pe SUTA Renault.
Atentie: Inainte de a scoate centurile de siguranta, retineti amplasarea saibelor, distantierelor si distantierelor in punctele de fixare a centurilor si instalati aceste piese strict in locurile lor la asamblare.
Centuri de siguranță față
Retragere
1. Scoateți capacul și apoi deșurubați șurubul inferior al curelei de pe corp (vezi ilustrația).

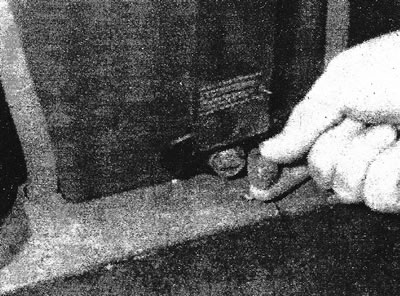

20.1 Șurub de fixare a curelei inferioare
2. Slăbiți șurubul din partea de sus, unde cureaua iese din rack și scoateți capacul pentru a accesa butoanele de prindere interne.
3. Scoateți capacul șurubului de fixare al centurii superioare de pe corp (vezi ilustrația).

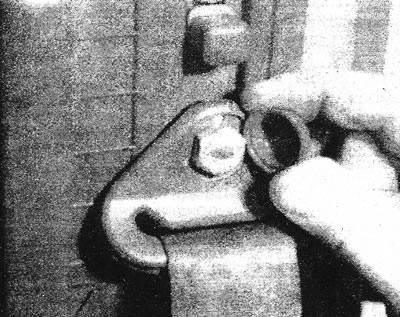

20.3 Șurubul centurii superioare
4. Întoarceți șurubul superior de fixare și îndepărtați o placă a curelei.
5. Întoarceți un șurub de fixare al unei bobine inerțiale, apoi scoateți centura de siguranță (vezi ilustrația).

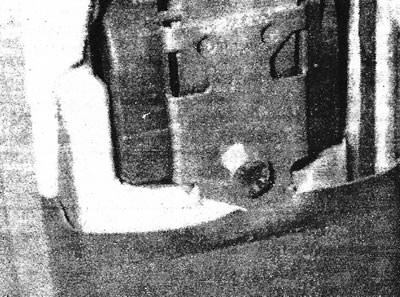

20.5 Șurub de fixare a bobinei inerțiale
Instalare
6. Instalarea se efectuează în ordine inversă. Asigurați-vă că toate garniturile, șaibe și distanțiere sunt la locul lor. Strângeți toate conexiunile cu șuruburi la cuplul specificat.
Suporturi centuri de siguranță față
Retragere
7. Fiecare dintre suporturi este fixat fie pe scaun, fie pe podeaua cabinei.
8. Scoateți capacul de pe șurubul de montare al suportului (dacă suportul este atașat de podeaua habitaclului), deșurubați șurubul și scoateți suportul. Dacă suportul este instalat pe scaun, scoateți șurubul care îl fixează pe scaun.
Instalare
9. Instalarea se efectuează în ordine inversă. Strângeți șurubul suportului la cuplul corect.
Centuri de siguranță din spate
Retragere
10. Îndepărtați căptușeala interioară de la pasajele roții prin desfacerea butoanelor de fixare și deșurubarea șurubului.
11. Scoateți capacul decorativ de pe șurubul superior al centurii de siguranță de pe corp, deșurubați șurubul și scoateți suportul (vezi ilustrația).

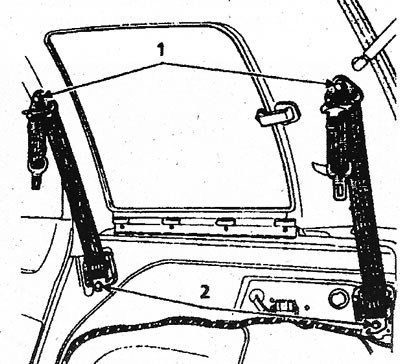

20.11 Șuruburi centurile de siguranță 1. Șuruburi de fixare suport; 2. Șuruburi pentru fixarea bobinelor inerțiale
12. Întoarceți un șurub de fixare a unei bobine inerțiale.
Instalare
13. Instalarea se face în ordine inversă.
Suporturi pentru centura de siguranță din spate
Retragere
14. Scoateți capacul decorativ de pe șurubul de montare al suportului.
15. Întoarceți un șurub și scoateți un braț.
Instalare
16. Instalarea se efectuează în ordine inversă. Strângeți șurubul suportului la cuplul corect.
