- Zestaw trzpieni - T.Ag. 1454
- Zacisk - T.Av. 1420
- Śruba hydrauliczna - T.Av. 1420-01
Momenty dokręcania:
- Nakrętki do mocowania belki do korpusu - 60 Nm
- Śruby tulei zawieszenia - 70 Nm
Kolejność wymiany:
- włączyć bieg wsteczny (lub ustaw dźwignię zmiany biegów w położeniu «R»);
- podnieść tył samochodu i zamontować ograniczniki bezpieczeństwa pod nadwoziem;
- zdjąć oba tylne koła;

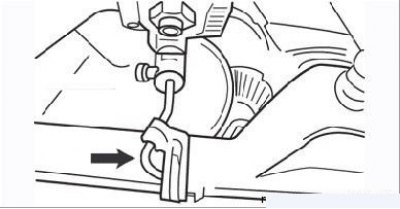

Rysunek 5.18. Odłączenie ciągu od belki poprzecznej wspornika tylnego zawieszenia regulatora siły hamowania
- w modelach z ABS wymontować czujniki tylnego koła; w modelach bez ABS wymontować drążek regulatora siły hamowania, zdejmując zacisk sprężynowy (Rysunek 5.18);

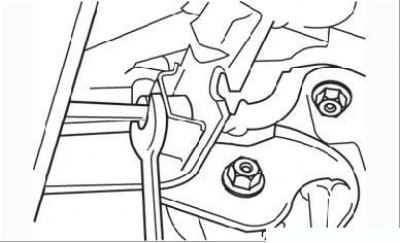

Rysunek 5.19. Odłączanie rurociągu od przewodu hamulcowego

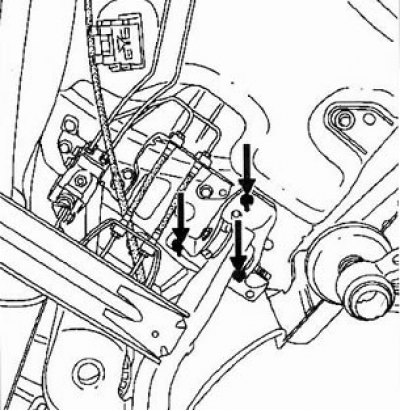

- zacisnąć przewody hamulcowe za pomocą opasek zaciskowych w dogodnych do tego miejscach, odłączyć odpowiednie dla nich przewody rurowe od przewodów (Rysunek 5.19). Zdejmij zaciski sprężynowe i odłącz węże od belki poprzecznej. Zapobiegaj przedostawaniu się brudu do układu hamulcowego;

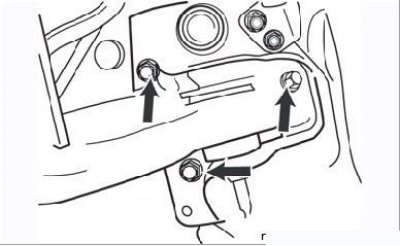

Rysunek 5.20. Nakrętki mocowania do korpusu wahaczy wspornika tylnego zawieszenia
- poluzuj nakrętki mocujące przednie końce wahaczy wzdłużnych do nadwozia (po trzy orzechy z każdej strony) (Rysunek 5.20);
- zdejmij sprężyny zawieszenia, jak opisano powyżej;
- podeprzeć belkę poprzeczną za pomocą podnośnika;
- na koniec odkręć nakrętki mocujące wahacze do nadwozia i wraz z pomocnikiem opuść tylne zawieszenie;
- odkręć śruby cichych bloków;
- zapamiętaj położenie cichego bloku w dźwigni, aby poprawnie zainstalować nowy;

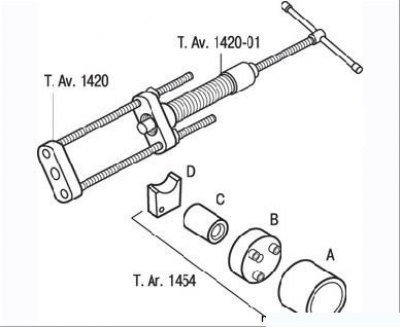

Rysunek 5.21. Urządzenia do wymiany cichych bloków tylnego zawieszenia
- do wykonania operacji demontażu i montażu cichych bloków tylnego zawieszenia wymagany jest następujący zestaw narzędzi i osprzętu (Rysunek 5.21): trzy tuleje A, B, C i przekładka D, które są częścią T.Ar. 1454; dwa pręty gwintowane i dwa kołnierze zawarte w T.Av. 1420; podnośnik śrubowy T.Av. 1420-01, który jest używany w połączeniu z T.Av. 1420;

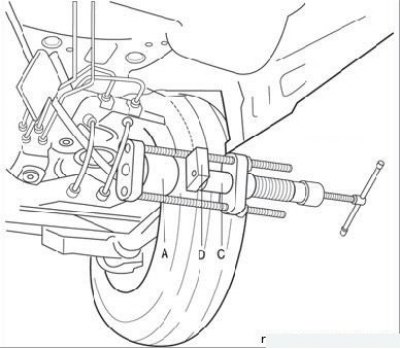

Rysunek 5.22. Instalacja narzędzia do usuwania cichego bloku
- zainstaluj urządzenie na cichym bloku, jak pokazano na rysunku 5.22. Podczas wyjmowania cichego bloku nie używaj całej długości pręta gwintowanego podnośnika; lepiej wyjąć podnośnik i obracając głowicą radełkowaną zmienić długość śruby pociągowej podnośnika. Zainstaluj ponownie gniazdo i na koniec wyjmij cichy blok;
Notatka. Montaż urządzenia odbywa się wspólnie z asystentem.
- w przypadku trudnego usunięcia cichego bloku można zastosować ogrzewanie opalarką (potężna suszarka do włosów) miejsca instalacji;
Uwaga! W przypadku braku mocowania dopuszcza się zastosowanie śruby długiej z kompletem odpowiednich tulei, podkładek i dystansów.
- sprawdź gniazda cichych bloków: nie powinny mieć pęknięć, zadziorów i odkształceń.

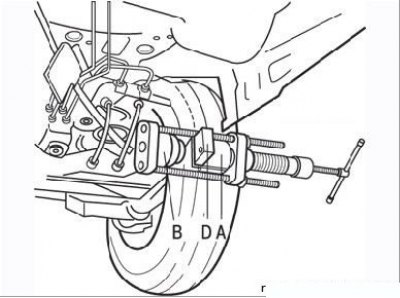

Rysunek 5.23. Instalowanie narzędzia do wciskania cichego bloku
Podczas wciskania zamontuj narzędzie, jak pokazano na rysunku 5.23.

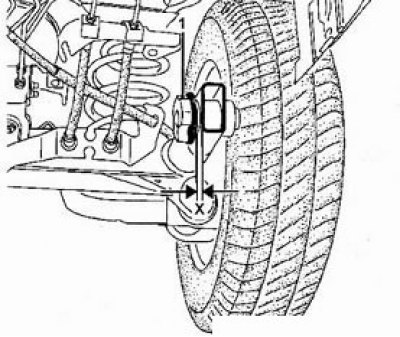

Tuleja jest montowana z rowkiem (1) w górę. zachować dystans "X", mierzone przed wyjęciem tulei.
Zainstaluj ponownie usunięte części.
