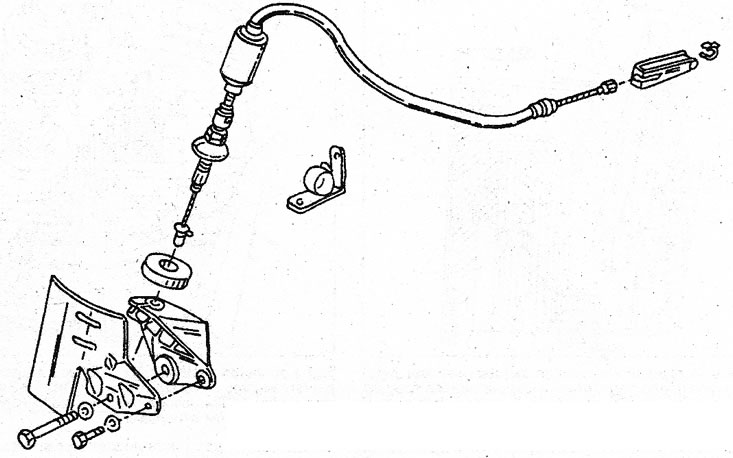

5.1 Položaj kabela papučice spojke na novijim modelima (s podesivom sajlom kvačila)
2. Papučica spojke na ovim se modelima postavlja nakon ugradnje novog sajle ili ako se zazor papučice povećao zbog istrošenosti spojke. Podešavanje zazora papučice kvačila na ranijim modelima (čija oznaka počinje sa «J11») događa automatski.
3. Mehanizam radi na sljedeći način: opruga 3 (pogledajte ilustraciju) djeluje na vuču na nazubljenom segmentu 2. Sajla papučice kvačila je uvijek napeta, tj. Otključni ležaj je stalno u kontaktu s membranskom oprugom kvačila.

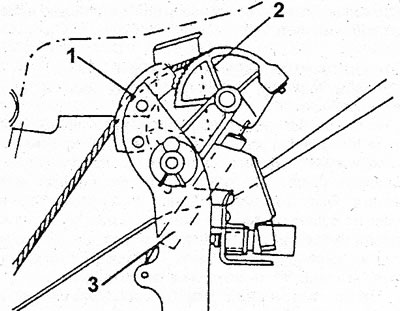

5.3 Samoregulirajuća spojka, brojčane oznake su u tekstu
4. Kada je papučica spojke pritisnuta, ušica 1 udara u nazubljeni segment i sprječava rotaciju tako da je sajla ponovno zategnuta.
5. Ako je kabel spojke ili papučice spojke uklonjen nakon ugradnje, pritisnite papučicu nekoliko puta za podešavanje.
6. Instalacija ovog dizajna kabela nije jednostavna, stoga koristite pomoć. Izvršite sljedeće radove samo ako nema drugog izlaza. U suprotnom, odnesite ga u radionicu.
7. Odvojite kabel papučice kvačila od vilice za otpuštanje kvačila u odjeljku motora (pogledajte ilustraciju 2.3 u odjeljku 7).
8. Uklonite policu za prtljagu 1 u putničkom prostoru (pogledajte ilustraciju). Dva vijka (2 i 3) pričvrstiti trim panel. Također uklonite vijke 4 i pogonski kabel nape (5). Uklonite poklopac stupa upravljača.

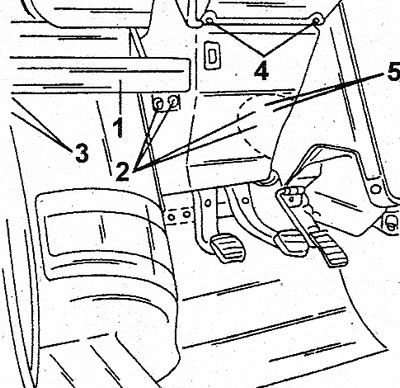

5.8 Uklonite dijelove kako biste pristupili pričvršćivanju kabela na pedalu; numeričke oznake navedene su u tekstu
9. Pritisnite papučicu spojke i povucite sajlu.
10. Jednom rukom držite kabel na rubu (vidi sliku 5.3) i otpustite papučicu spojke. Kraj sajle će tada biti oslobođen od nazubljenog segmenta (2) i može se izvući.
11. Provucite kabel kroz rupu u tijelu (koristite odvijač) i potpuno izvadite iz odjeljka motora.
12. Provucite novi kabel sa strane odjeljka motora u unutrašnjost automobila, provucite ga kroz rub 1 i nazubljeni segment 2, kao što je prikazano na slici 5.3.
13. Spojite drugi kraj kabela na vilicu za otpuštanje kvačila (pogledajte ilustraciju 2.3 u odjeljku 7).
14. Pritisnite papučicu spojke kako biste kabel provukli kroz rupu u podu vozila. Provjerite sjeda li kabel točno u otvor.
15. Pritisnite papučicu nekoliko puta za automatsko podešavanje. Pravilan rad se kontrolira pomicanjem poluge za otpuštanje spojke. Slobodni hod bi trebao biti 17-18 mm na segmentu «X» (pogledajte ilustraciju). Ako je to slučaj, sustav za samopodešavanje će raditi besprijekorno, međutim ponovno provjerite rad sustava. Da biste to učinili, pokrenite motor, pritisnite papučicu spojke i uključite vožnju unatrag. Buka u mjenjaču ukazuje na loše gašenje.

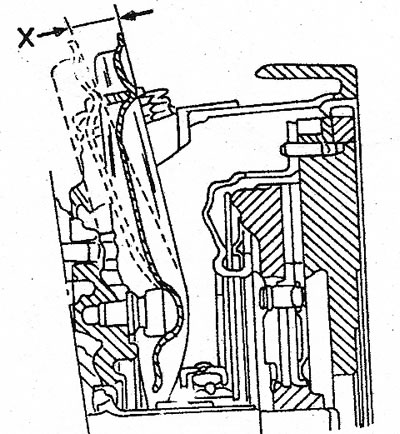

5.15 Provjerite rad automatskog podešavanja razmaka nakon što je kabel papučice spojke spojen - poluga bi se trebala pomicati unutar udaljenosti «X» (17-18 mm).
16. Uklanjanje i postavljanje sajle papučice kvačila bez automatskog podešavanja puno je lakše. Izvedite radove u skladu sa slikom 5.1.
17. Otvorite poklopac motora i pronađite kraj kabela papučice kvačila na poluzi za otpuštanje kvačila. Otpustite obje matice (pogledajte ilustraciju), da odvojite kabel od poluge.

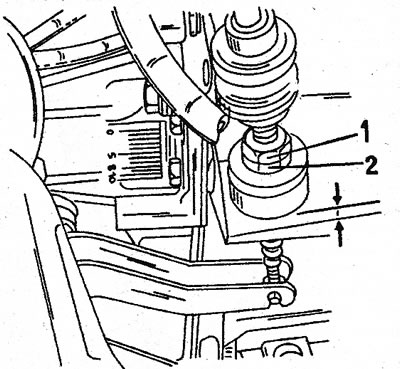

5.17 Pričvršćivanje sajle papučice kvačila na polugu otpuštanja kvačila; matice 1 i 2 dizajnirane su za podešavanje razmaka papučice; razmak se mjeri na segmentu označenom strelicama
18. U kabini uklonite oblogu prekidača na stupu upravljača (5 vijaka) ispod volana. Ovisno o modelu, možda ćete morati otpustiti i vijak na radiju. Odspojite prekidač pozadinskog osvjetljenja ploče s instrumentima od terminala.
19. Uklonite oblogu prekidača na stupu upravljača iznad kola upravljača. Odvojite kraj sajle od papučice spojke i izvucite sajlu. Pritom pripazite na to kako se nalaze gumene vodilice kabela, kako biste ih kasnije mogli pravilno postaviti.
20. Instalirajte obrnutim redoslijedom. Nakon postavljanja kabela, podesite njegov razmak. Slobodni hod je 3 -,4 mm u segmentu označenom strelicama (vidi sliku 5.17).
21. Za kontrolu podešavanja papučice spojke, zamolite pomoćnika da je drži pritisnutu i povlači sajlu papučice dok se ne uspostavi primjetan otpor. Upotrijebite obje matice za podešavanje slobodnog hoda i konačno zaključajte matice jednu naspram druge.
