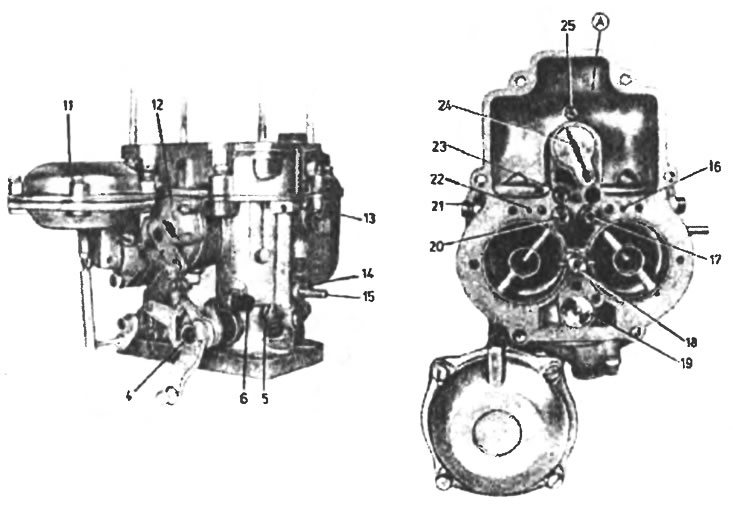

2.2. Карбюратор 34DCHD (ФСО-125Р): 1 - патрубок подачи горючего, 2 - поплавок, 3 - игольчатый клапан, 4 - ось дроссельной заслонки (первой камеры для двухкамерного карбюратора), 5 - винт регулировки состава смеси, 6 - винт регулировки положения дроссельной заслонки, 11 - вакуумный привод, 12 - пусковое оборудование, 13 - топливный жиклер холостого хода первой камеры, 14 - главный топливный жиклер первой камеры, 15 - патрубок трубопровода к вакуумному регулятору, 16 - воздушный жиклер холостого хода первой камеры, 17 - главный воздушный жиклер первой камеры, 18 - распылитель ускорительного насоса, 19 - тарелка пускового клапана, 20 - главный воздушный жиклер второй камеры, 21 - топливный жиклер холостого хода второй камеры, 22 - воздушный жиклер холостого хода второй камеры, 23 - воздушный жиклер пусковой системы, 24 - поршневой ускорительный насос, 25 - обратный клапан ускорительного насоса
Карбюраторы с маркировкой 34 DCHD 1, 34 DCHD 1-13 и последующие, заканчивающиеся на нечетные числа, предназначены для двигателей с объемом 1300 куб.см, а карбюраторы с маркировкой 34 DCHD, 34 DCHD 12..., заканчивающиеся на четное число, предназначены для двигателей объемом 1500 куб.см (точные данные двигателей содержатся в таблице 4-6).
Карбюратор 34DCHD - двухкамерный карбюратор с падающим потоком с последовательным открыванием дроссельных заслонок. Он содержит следующие системы и механизмы:
- систему пуска с поршневым клапаном (см. рис. 1.10);
- систему холостого хода и переходную систему для первой камеры (см. рис. 1.7);
- переходную систему для второй камеры;
- главную дозирующую систему отдельно для каждой камеры с двойными диффузорами;
- ускорительный насос поршневого типа (см. рис. 1.16).
Кроме этого, в карбюраторе имеется пневматическая система управления заслонкой второй камеры (от номера 34 DCHD 21 - 1300 и от 34 DCHD 18 - 1500) или механическая (от номеров 34DCHD 27 - 1300 и от 34 DCHD 26 - 1500).
Винты регулировки холостого хода, начиная от номеров карбюраторов 34 DCHD 16 и 34 DCHD 17, размещены внутри и опломбированы.
К быстроизнашивающимся элементам карбюратора относятся:
- игольчатый клапан;
- поршневой клапан пускового оборудования;
- ось и кронштейн поплавка;
- основание оси дроссельной заслонки.
