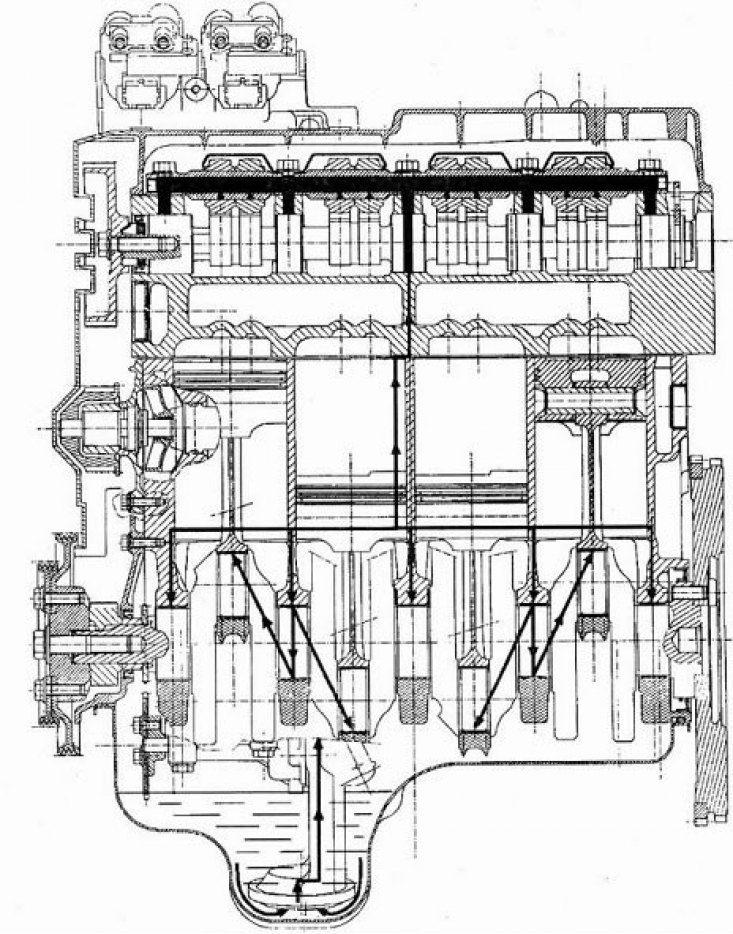

Схема сістэмы змазкі (падоўжны разрэз)
Схема сістэмы змазкі (папярочны разрэз)
Сістэма змазкі рухавіка прымусовая пад ціскам. Алейная помпа шестеренчатого тыпу знаходзіцца ў ніжняй частцы картэра і прыводзіцца ў дзеянне ланцугом ад зорачкі каленчатага вала. Поўнаструменевы алейны фільтр укруцяць у блок цыліндраў.
Алейная помпа праз маслоприемник забірае алей з паддона рухавіка і праз фільтр падае яго па каналах да дэталяў шатунна-поршневай групы, каленчатым вале і дэталям галоўкі блока цыліндраў.
Ціск алею рэгулюецца рэдукцыйным клапанам, змешчаным у алейнай помпе.
Ціск алею ў сістэме:
- 1,0 бар на халастым ходу;
- 3,5 бар пры 3000 мін-1.
