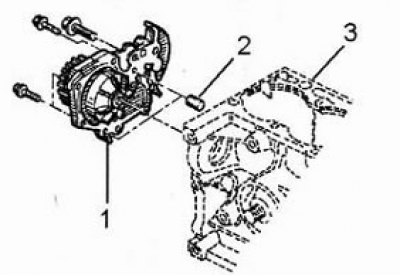

Помпа астуджальнай вадкасці (рухавік K7J).
1 - Помпа, 2 - Штыфт, 3 - Блок цыліндраў.

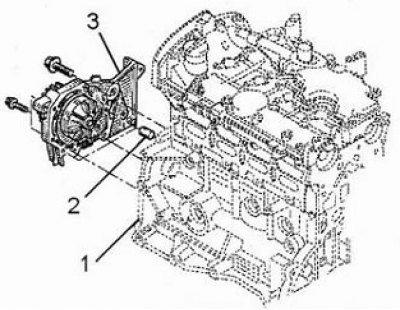

Помпа астуджальнай вадкасці (рухавік K4J).
1 - Блок цыліндраў, 2 - Штыфт, 3 - Помпа.
Вадзяная помпа рамонту не падлягае, таму ў выпадку падвышанага шуму ці ўцечак вадкасці ён падлягае замене.
Зняцце
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі;
- зліце з сістэмы астуджэння вадкасць, зняўшы з радыятара ніжні шланг;
- зніміце рэмень прывада газаразмеркавальнага механізму і нацяжны ролік (гл. падраздзел «Галоўка блока цыліндраў»);

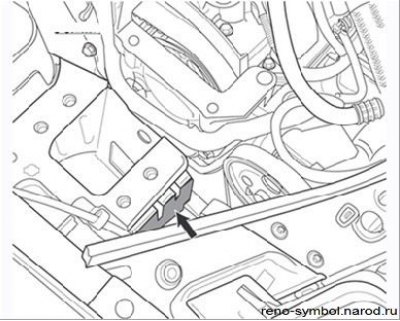

Малюнак 3.81. Акустычны груз
- зніміце акустычны груз (Малюнак 3.81);

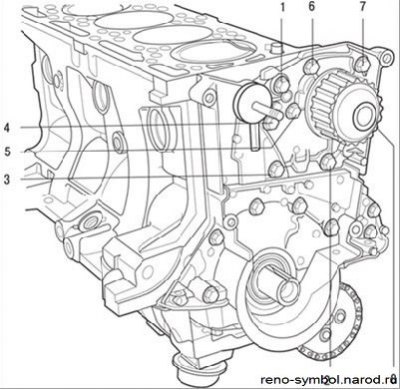

Малюнак 3.82. Ніты мацавання вадзяной помпы: 1–8 – паслядоўнасць зацяжкі нітаў
- прыслабіўшы, адкруціце ніты мацавання вадзяной помпы (Малюнак 3.82), запомніўшы іх усталёўку, паколькі яны рознай даўжыні;
- зніміце з блока цыліндраў вадзяную помпу ў зборы;
- ачысціце прывалачныя паверхні помпы і блока цыліндраў. Катэгарычна забараняецца ўжываць для гэтага прылады з вострай абзой. Выкарыстоўвайце сродак Decapjoint, якое растварае рэшткі пракладкі.
Вырабіце паказаны сродак на ачышчаную паверхню, пачакайце прыкладна 10 мін, затым выдаліце сродак драўляным шпатэлем. Гэтую аперацыю рэкамендуецца выконваць у ахоўных пальчатках. Не дапушчайце трапленні які чысціць сродку на лакафарбавыя пакрыцці.
Усталяванне

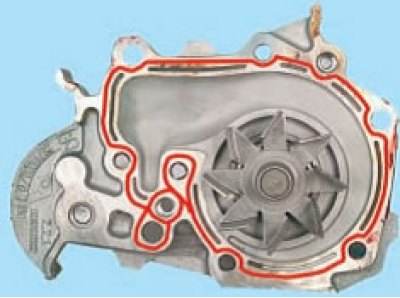

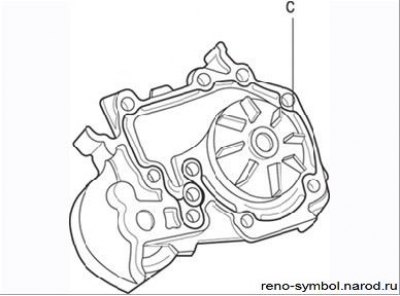

Малюнак 3.83. Нанясенне герметыка на прывалачную паверхню вадзяной помпы: з=0,6–1,0 мм
- вырабіце палоску герметыка Loctite 518 шырынёй 0,6–1,0 мм (Малюнак 3.83) на прывалачную паверхню ўсталёўванай помпы;
- усталюеце помпу на блок цыліндраў, пастаўце ніты на свае месцы і зацягніце іх папярэдне момантам 8 Н·м у паслядоўнасці, паказанай на Малюнку 3.83, затым зацягніце канчаткова ніты М6 момантам 11 Н·м, а ніты М8 момантам 22 Н·м ;
Заўвага. Вырабіце 1–2 кроплі герметыка Loctite Frenetanch на ніты 1 і 4 (гл. Малюнак 3.83) мацаванні вадзяной помпы.
- выканайце астатнія аперацыі ў парадку, зваротным зняцці;
- праверце адсутнасць цечы астуджальнай вадкасці.
