Схема паваротнікаў, стоп-сігналу, святла задняга ходу

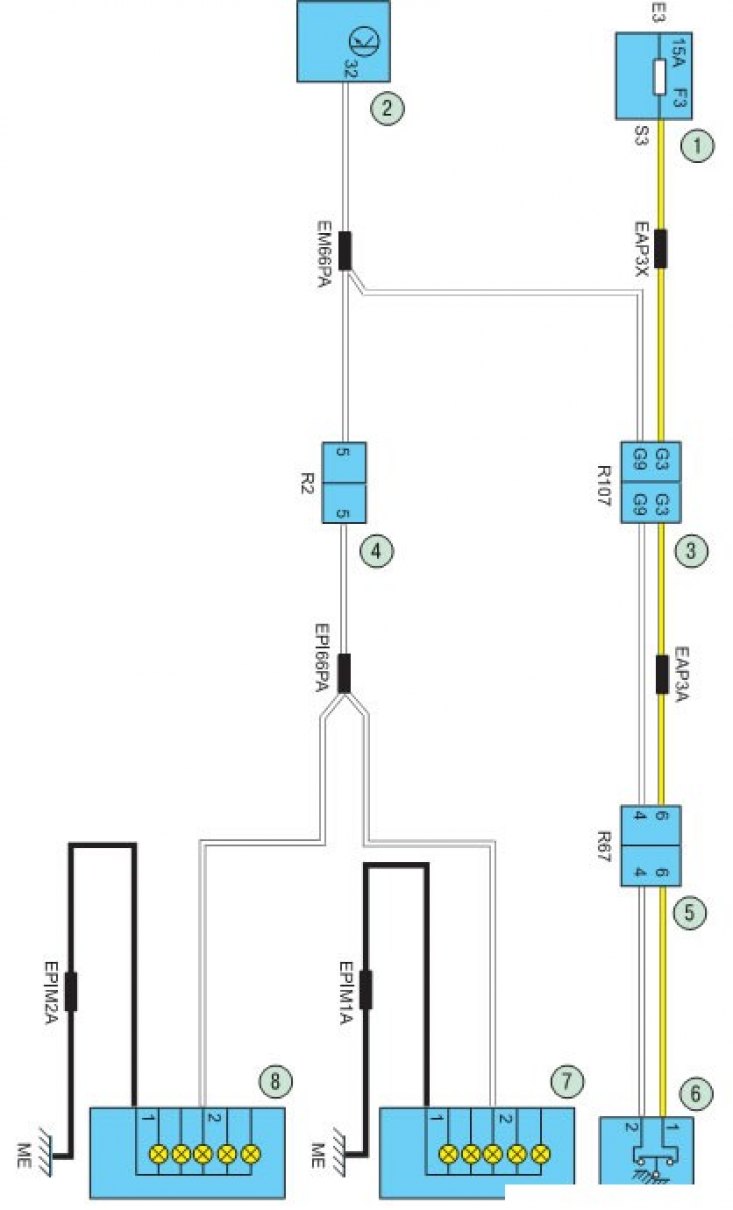

Схема 9. Ліхтары святла задняга ходу: 1 - мантажны блок у салоне; 2 - блок кіравання электраабсталяваннем салона; 3,4,5 - калодка джгута правадоў; бы - выключальнік ліхтароў святла задняга ходу; 7 - правы задні ліхтар; 8 - левы задні ліхтар
Схема 10. Стоп-сігналы: 1 - мантажны блок у салоне; 2 - выключальнік стоп-сігналу; 3 - электронны блок кіравання рухавіком; 4 - электронны блок кіравання аўтаматычнай каробкай перадач; 5 - блок кіравання ABS; 6, 7, 8 - калодка джгута правадоў; 9 - правы задні ліхтар; 10 - левы задні ліхтар; 11 - дадатковы стоп-сігнал

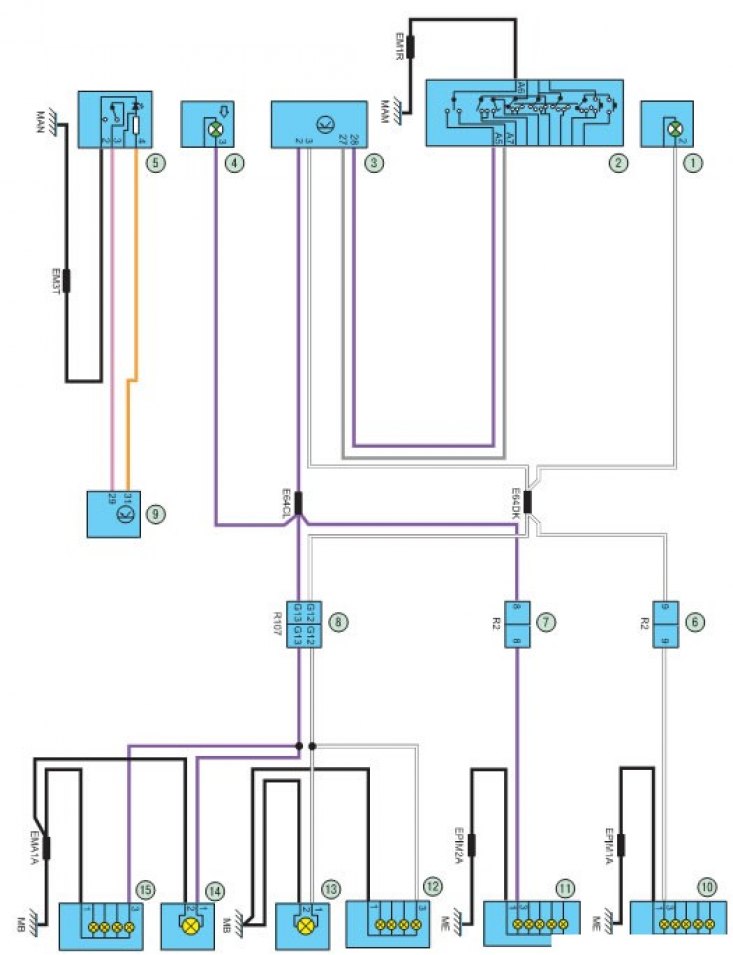

Схема 11. Паказальнікі павароту і аварыйная сігналізацыя: 1,4 - камбінацыя прыбораў; 2 - левы подрулевой перамыкач; 3, 9 - блок кіравання электраабсталяваннем салона; 5 - выключальнік аварыйнай сігналізацыі; бы, 7, 8 - калодка джгута правадоў; 10 - правы задні ліхтар; 11 - левы задні ліхтар; 12 - правая фара; 13 - правы бакавы паказальнік павароту; 14 - левы бакавы паказальнік павароту; 15 - левая фара
Колеры правадоў і ўмоўныя абазначэнні на схемах электраабсталявання знаходзяцца тут →
