1 - Генератар, 2 - Стартар.
Зняцце генератара
Неабходныя прыстасаванні і спецінструмент:
- Mot. 1273 - прыбор для праверкі нацяжэння рамяня прывада,
- Mot. 1505 - прыстасаванне для праверкі нацяжэння рамяня прывада
1. Усталюйце аўтамабіль на двухстоечны пад'ёмнік.
2. Адлучыце акумулятарную батарэю.
3. (Для аўтамабіляў, абсталяваных сістэмай кандыцыянавання)
Зніміце:
- правае пярэдняе кола, а таксама правы і левы гразеахоўныя шчыткі;
- бампер;

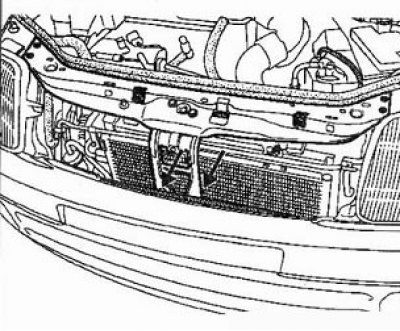

- верхнюю папярочку (адкруціўшы два ніта ніжняга мацавання), і пакладзяце яе на рухавік;
- рэмень прывада навясных агрэгатаў (гл. адпаведны падраздзел кіраўніка "Тэхнічнае абслугоўванне");
- шкіў помпы ўзмацняльніка рулявога кіравання;
- мацаванні помпы ўзмацняльніка рулявога кіравання да яго апоры;
- балты мацавання генератара;
- генератар. Для гэтага адсуньце помпу ўзмацняльніка рулявога кіравання ў бок.
4. (Для аўтамабіляў, не абсталяваных сістэмай кандыцыянавання).
Зніміце рамень прывада навясных агрэгатаў (гл. які адпавядае падраздзел часткі "Тэхнічнае абслугоўванне").
Усталяванне генератара
Усталёўка генератара вырабляецца ў парадку, зваротным зняцці. Працэдуру рэгулявання нацяжэння рамяня прывада навясных агрэгатаў глядзіце ў адпаведным падраздзеле раздзела "Тэхнічнае абслугоўванне".
