Функцыі | N2 | N3 |
Дыстанцыйнае кіраванне адкрыванымі элементамі | X | |
Блакаванне дзвярэй у руху і разблакіроўка пры аварыі | X | |
Упраўленне асвятленнем салона | X | |
Дыстанцыйнае кіраванне аўдыёсістэмай | X | |
Упраўленне супрацьугонная сістэма | X | |
Упраўленне паказальнікамі паваротаў і аварыйнага прыпынку | X | X |
Упраўленне ачышчальнікамі ветравога і задняга шкла | X | X |
Кіраванне імабілайзерам | X | X |
Упраўленне папераджальным гукавым сігналам | X | X |
Упраўленне падагрэвам задняга шкла | X | X |
Упраўленне абмежаваннем хуткасці | X | X |
Падлучэнне дыягнастычнага тэстара | X | X |
Зняцце
Заўвага. Перад здыманнем блока кіравання раім запісаць канфігурацыю блока. Пры ўсталёўцы блока з іншай канфігурацыяй дыягнастычны тэстар можа інтэрпрэтаваць яго як няспраўны.

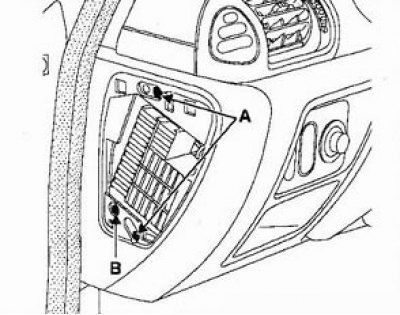

1. Зніміце вечка блока засцерагальнікаў.
2. Адкруціце два ніта (А) мацавання блока засцерагальнікаў.
3. Адкруціце ніт (У) мацаванні блока кіравання, пацягніце блок уверх да выйсця з фіксатара.
4. Адлучыце раздымы праводкі.

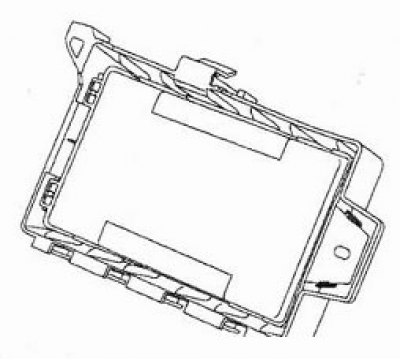

5. Выміце блок кіравання з ахоўнага корпуса.
Усталяванне
Устаноўка праводзіцца ў зваротным парадку. Праверце канфігурацыю блока, пры неабходнасці правядзіце праграмаванне ключоў запальвання.

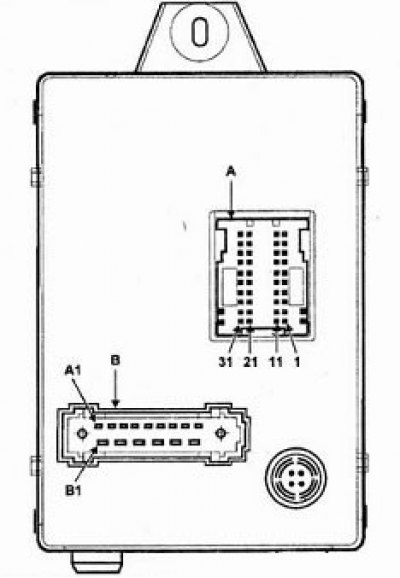

Раздымы блока кіравання імабілайзерам.
40-а штырковы раз'ём (А)
Клема | Апісанне |
1 | Не выкарыстоўваецца |
2 | Не выкарыстоўваецца |
3 | Не выкарыстоўваецца |
4 | Не выкарыстоўваецца |
5 | Не выкарыстоўваецца |
6 | Датчык хуткасці аўтамабіля (уваход) |
7 | Ачышчальнікі ветравога і задняга шкла (уваход) |
8 | Цэнтральны замак, адкрыццё дзвярэй (уваход) |
9 | Не выкарыстоўваецца |
10 | Не выкарыстоўваецца |
11 | Не выкарыстоўваецца |
12 | Не выкарыстоўваецца |
13 | Не выкарыстоўваецца |
14 | Не выкарыстоўваецца |
15 | Габарыты (уваход) |
16 | Антэна імабілайзера |
17 | Цэнтральны замак, зачыненне дзвярэй (уваход) |
18 | Палажэнне супыну ачышчальніка задняга шкла |
19 | Ачышчальнік задняга шкла (уваход) |
20 | Не выкарыстоўваецца |
21 | Не выкарыстоўваецца |
22 | Харчаванне (пасля ўключэння запальвання) |
23 | Датчык сутыкнення(ўваход) |
24 | Таймер ачышчальніка ветравога шкла |
25 | Не выкарыстоўваецца |
26 | Індыкатар левага павароту (уваход) |
27 | Не выкарыстоўваецца |
28 | Індыкатар правага павароту (уваход) |
29 | Амывальнік задняга шкла (уваход) |
30 | Дзверы задняга пасажыра, вечка багажніка, капот, дзверы багажнага аддзялення |
31 | Кіраванне падагравальнікам задняга шкла (выхад) |
32 | Індыкатар імабілайзера (выхад) |
33 | Сігнал аварыйнага прыпынку (уваход) |
34 | Лінія дыягностыкі Да |
35 | Рэле супрацьугоннай сістэмы (выхад) |
36 | Блок кіравання рухавіком |
37 | Не выкарыстоўваецца |
38 | Частата кручэння вала рухавіка (уваход) |
39 | Падагравальнік задняга шкла (уваход) |
40 | Дзверы вадзіцеля |
15-і штырковы раз'ём (У)
Клема | Апісанне |
А1 | "Зямля" |
А2 | Мясцовае падсвятленне (выхад) |
A3 | Харчаванне (пастаяннае) |
А4 | Упраўленне ачышчальнікам ветравога шкла |
А5 | Сілкаванне ачышчальніка ветравога шкла |
А6 | Палажэнне супыну ачышчальніка ветравога шкла |
А7 | Ачышчальнік задняга шкла (выхад) |
А8 | Паказальнік правага павароту (выхад) |
А9 | Паказальнік левага павароту (выхад) |
В1 | Адкрыццё дзвярэй (выхад) |
В2 | Зачыненне дзвярэй (выхад) |
В3 | Сілкаванне сістэмы цэнтральнага замка |
В4 | Дзверы вадзіцеля (выхад) |
В5 | Таймер асвятлення салона |
В6 | Харчаванне асвятлення салона |
