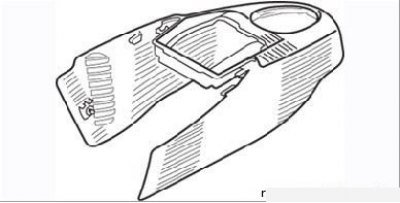

Малюнак 9.90. Цэнтральная кансоль салона кузава
Выгляд цэнтральнай кансолі намаляваны на Малюнку 9.90.
Зняцце
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі;
- зніміце попельніцу з цэнтральнай кансолі;
Малюнак 9.91. Выманне гнязда прыпальвальніка
- выкруціце пад попельніцай шрубу і выміце мацаванне прыпальвальніка з гнязда (Малюнак 9.91). Адлучыце кантактны раз'ём;

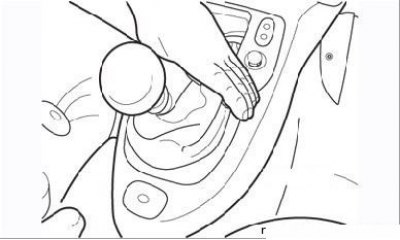

Малюнак 9.92. Адлучэнне гафрыраванага чахла рычага пераключэння перадач ад цэнтральнай кансолі
- на мадэлях з механічнай каробкай перадач адлучыце чахол рычага пераключэння перадач ад цэнтральнай кансолі (Малюнак 9.92);
- на мадэлях з аўтаматычнай каробкай перадач адлучыце накладку рычага селектара ад цэнтральнай кансолі. Адкруціце шрубы мацавання, дзе яны прадугледжаны;

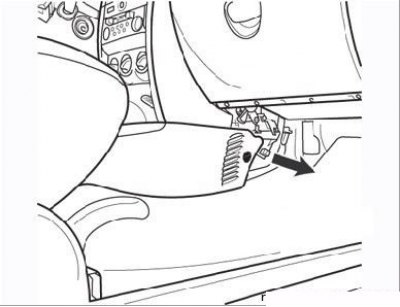

Малюнак 9.93. Адлучэнне пярэдняй часткі цэнтральнай кансолі (стрэлка)
- вывярніце два шрубы мацавання перадпакоя часткі кансолі (Малюнак 9.93);
Малюнак 9.94. Адлучэнне задняй часткі цэнтральнай кансолі (стрэлка)
- вывярніце два шрубы мацавання задняй часткі кансолі (Малюнак 9.94);
- адлучыце ад фіксатараў кансоль;
- пад кансоллю раз'яднайце кантактныя раздымы розных выключальнікаў і зніміце кансоль з аўтамабіля.
Усталяванне
Устаноўка праводзіцца ў парадку, зваротным зняцці.
