Зняцце - Варыянт 1 - Symbol

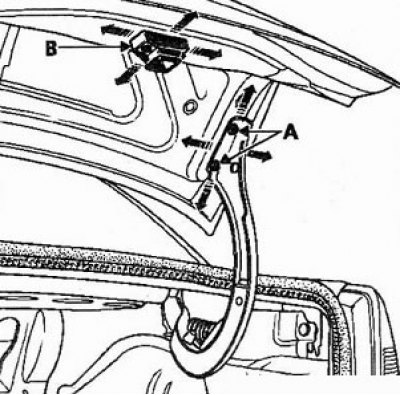

1. Адкруціце балты (А) мацавання вечка багажніка. Зніміце вечка.
Увага! Па меркаваннях бяспекі працу трэба праводзіць удваіх.
Рэгулёўка
1. Зазор на перыферыі вечка рэгулюецца перамяшчэннем у адтулінах пад балты (А).

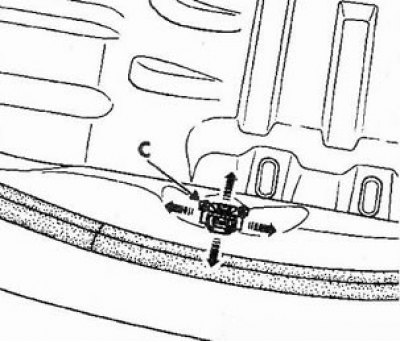

2. Рэгулёўка замка і зашчапкі праводзіцца перамяшчэннем дэталей у адтулінах (У) і (З) пад балты мацавання.

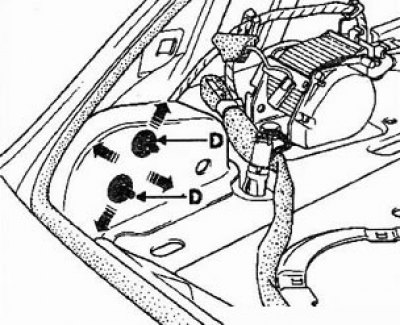

Заўвага. Пры замене завес вечка багажніка рэгуляванне становішча вечка пачынайце з рэгулявання становішча завес па адтулінах (D).

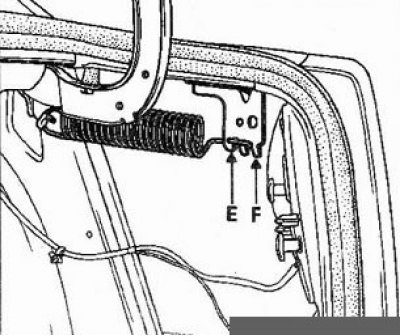

Для інфармацыі: папярэдні нацяг спружыны вечка багажніка можа быць зменены перастановай канца спружын са становішча (Е) у трапленне (F).
Зняцце: Варыянт 2 - Clio
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі;
- адкрыйце дзверы задка;

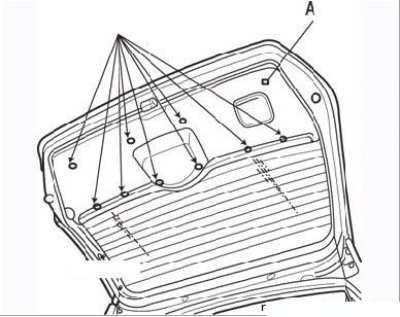

Малюнак 9.59. Зняцце абіўкі дзвярэй задка: А – шруба мацавання; стрэлкі - трымальнікі абіўкі
- вывярніце шрубу мацавання ў правым боку абіўкі дзвярэй, адлучыце з дапамогай вильчатого здымніка пластмасавыя трымальнікі абіўкі (Малюнак 9.59);
- зніміце верхнюю панэль з дзвярэй задка (гл. падраздзел «Дадатковы стоп-сігнал»);
- адлучыце праводку ад элемента абагравання задняга шкла, матора шклоачышчальніка і матора сервапрывада цэнтральнага замка (калі ён прадугледжаны);
- адлучыце верхні стоп-сігнал і шланг шклоамывальніка;
- выміце паляць правадоў з палукашка дзвярэй задка і шланг падводу вадкасці да жыклёра абмывальніка шкла. Для палягчэння наступнай усталёўкі прывяжыце да джгута правадоў аборку і пакіньце яе ў паражніны дзвярэй;

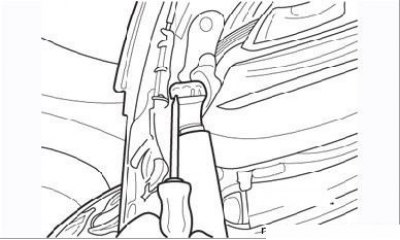

Малюнак 9.60. Зняцце стопар стойкі падтрымкі дзвярэй задка
- папытаеце памагатага прытрымаць дзверы. Адлучыце стойкі падтрымкі ад дзвярэй, выпрасаваўшы стопары адвёрткай (Малюнак 9.60);
- калі будзе ўсталёўвацца ранейшыя дзверы, пазначце становішча гаек мацавання на дзверы;

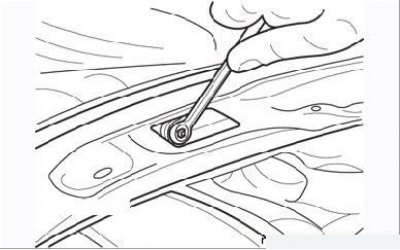

Малюнак 9.61. Вывярніце дзве гайкі мацавання дзвярэй задка
- адкруціце дзве гайкі пад верхняй панэллю дзвярэй (Малюнак 9.61) і разам з памагатым акуратна зніміце дзверы з аўтамабіля.
Усталяванне
- усталюеце дзверы, загортваючы гайкі мацавання па зробленых пазнаках, не зацягваючы іх датуль, пакуль не выраўнаваны зазоры ў праёме дзвярэй;
- калі патрабуецца выраўнаваць дзверы па ніжнім краі, адрэгулюйце становішча зашчапкі замка на ніжняй панэлі кузава. Палажэнне замка змяняецца за кошт авальных адтулін пад шрубы яго мацавання.
Выканайце астатнія аперацыі ў парадку, зваротным зняцці.
Зняцце і ўстаноўка замка дзвярэй задка
Зняцце
- зніміце абіўку дзвярэй, як апісана вышэй;
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі;

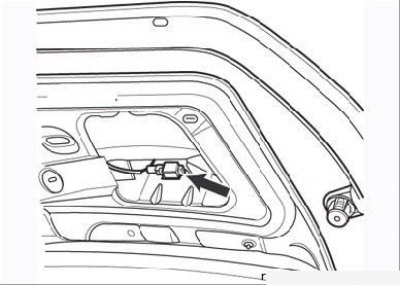

Малюнак 9.62. Кантактны раз'ём дзвярэй задка
- адлучыце штэкерную частку кантактнага раздыма, затым выміце разеточную частку раздыма з трымальніка (Малюнак 9.62);

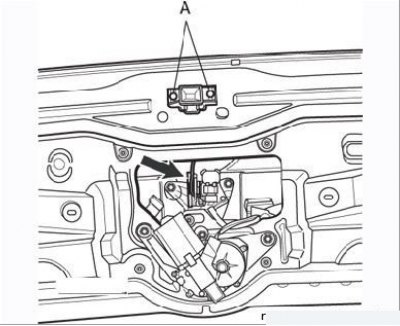

Малюнак 9.63. Шрубы (А) мацавання замка і цяга (стрэлка) механізму адчынення дзвярэй задка
- вывярніце два шрубы мацавання замка (Малюнак 9.63);
- адлучыце цягу механізму адмыкання дзвярэй, затым зніміце блок замак–тяга–жгут правадоў;

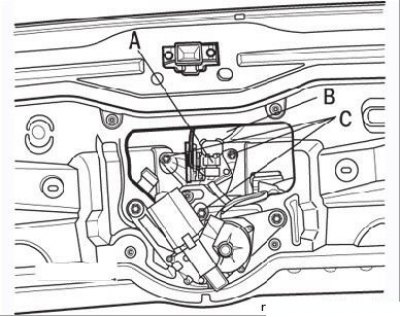

Малюнак 9.64. Кантактны раз'ём (А), шланг (У) і тры ніта (З) механізму адчынення дзвярэй задка
- адлучыце кантактны раз'ём механізму адмыкання дзвярэй (Малюнак 9.64);
- зніміце шланг абмывальнай вадкасці;
- адкруціце тры ніта мацавання;
- зніміце кранштэйны механізму адмыкання і механізм адмыкання (Малюнак 9.65).

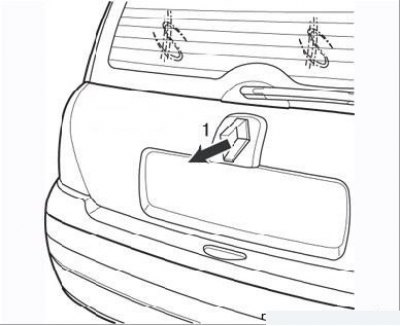

Малюнак 9.65. Зняцце механізму адмыкання дзвярэй задка (1)
Усталяванне
Устаноўка праводзіцца ў парадку, зваротным зняцці.
