Зняцце і ўстаноўка верхняга датчыка канцэнтрацыі кіслароду ў адпрацаваных газах
Парадак зняцця:
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі;
- зніміце корпус паветранага фільтра;

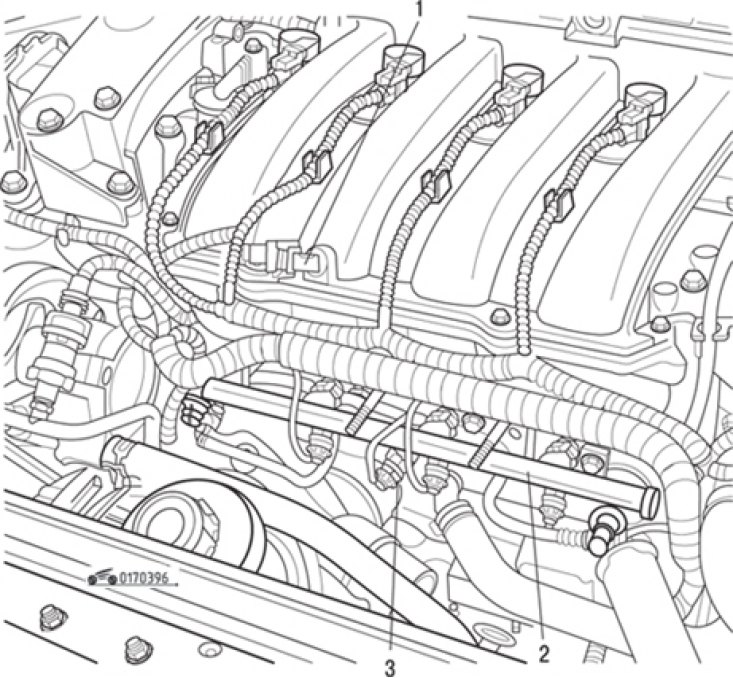

Мал. 3.96. Размяшчэнне на рухавіку датчыка (1) тэмпературы паступае паветра, паліваразмеркавальнай рампы (2), датчыка дэтанацыі (3)
- раз'яднайце кантактны раз'ём датчыка і зніміце датчык з дапамогай прыстасавання Mot. 195 (гл. мал. 3.96).
Усталёўка датчыка праводзіцца ў парадку, зваротным зняцці.
Заўвага. Пераканайцеся, што цеплаахоўны экран надзейна замацаваны паміж датчыкам канцэнтрацыі кіслароду і калектарам (каб пазбегнуць перагрэву, які можа пацягнуць за сабой разбурэнне раздыма датчыка).
Зняцце і ўстаноўка датчыка дэтанацыі
Датчык дэтанацыі ўсталяваны ў задняй сценцы блока цыліндраў (гл. мал. 3.105). Працэс зняцця і ўстаноўкі датчыка выкладзены ў падраздзеле "Сістэма запальвання".
Зняцце і ўстаноўка датчыка тэмпературы паветра, якое паступае
Размяшчэнне датчыка на рухавіку паказана на мал. 3.97.
Зняцце датчыка не ўяўляе цяжкасцяў. Разлучыце кантактны раз'ём і вывярніце датчык. Усталюеце датчык у парадку, зваротным зняцці.
Зняцце і ўстаноўка датчыка тэмпературы астуджальнай вадкасці
Датчык усталяваны ў корпусе тэрмастата. Ён уяўляе сабой рэзістар з адмоўным тэмпературным каэфіцыентам супраціву, г.зн. пры павышэнні тэмпературы паветра электрычнае супраціўленне датчыка памяншаецца (гл. табл. 3.6). Працэс праверкі і ўстаноўкі выкладзены ў падраздзеле «Сістэма ахладжэння».
Зняцце, усталёўка і праверка потенциометра дросельнай засланкі
Парадак зняцця:
- зніміце корпус дросельнай засланкі, як апісана вышэй;
- адкруціце шрубы мацавання і зніміце потенциометр з корпуса дросельнай засланкі.
Парадак усталёўкі:
- правільна сумясціце потенциометр з воссю дросельнай засланкі;
- укруціце ніты мацавання потенциометра;
- праверце супраціў паміж кантактамі потенциометра, якое павінна адпавядаць прыведзеным у табл. 3.8 значэнняў.

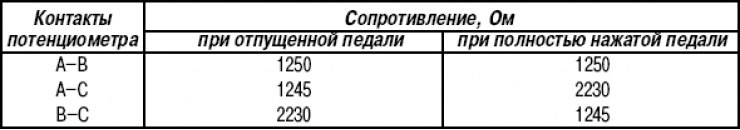

Табліца 3.8. Супраціў паміж кантактамі потенциометра ў залежнасці ад становішча педалі акселератара
Зняцце і ўстаноўка датчыка становішча каленчатага вала

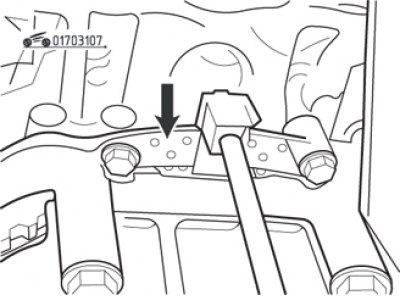

Мал. 3.107. Датчык становішча каленчатага вала (стрэлка)
Датчык становішча каленчатага вала размяшчаецца зверху картэра счаплення з левага боку блока цыліндраў рухавіка (мал. 3.107).
Парадак зняцця:
- зніміце корпус паветранага фільтра;
- адлучыце ад датчыка кантактны раз'ём;
- вывярніце балты мацавання і зніміце датчык.

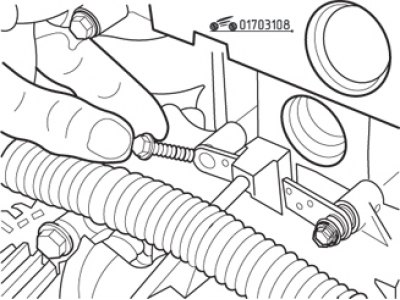

Мал. 3.108. Спецыяльныя балты, якія прымяняюцца для мацавання датчыка становішча каленчатага вала
Усталёўка праводзіцца ў парадку, зваротным зняцці, пры гэтым звернеце ўвагу на фасонныя ніты мацавання (мал. 3.108), якія нельга замяняць іншымі, бо можа парушыцца зазор паміж датчыкам і зуб'ямі махавіка.
