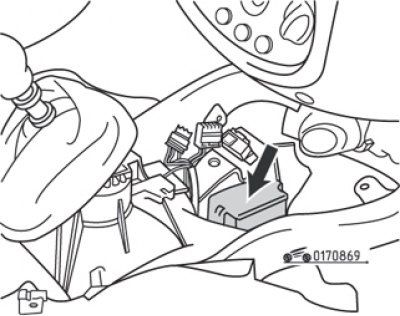

Мал. 8.69. Размяшчэнне блока кіравання сістэмай падушак бяспекі
- зніміце цэнтральную кансоль у салоне (гл. раздзел «Кузаў»); блок знаходзіцца перад рычагом пераключэння перадач (мал. 8.69);

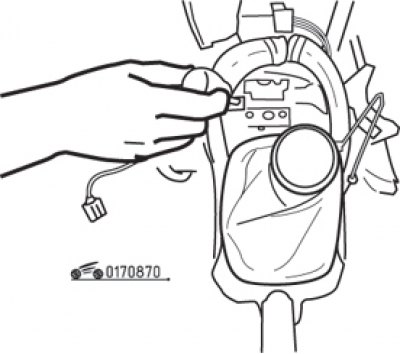

Мал. 8.70. Выварочванне шруб мацавання паветравода
- вывярніце шрубы мацавання паветравода ацяпляльніка (да ног пасажыраў задняга сядзення) (мал. 8.70) і зніміце паветравод;

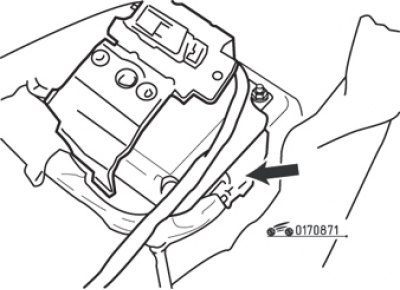

Мал. 8.71. Вызваленне фіксатара (стрэлка) і раз'яднанне кантактнага раздыма блока
- вызваліце фіксатар і раз'яднайце кантактны раз'ём (мал. 8.71). Адкруціце тры гайкі мацавання і зніміце блок з аўтамабіля.
Парадак усталёўкі:

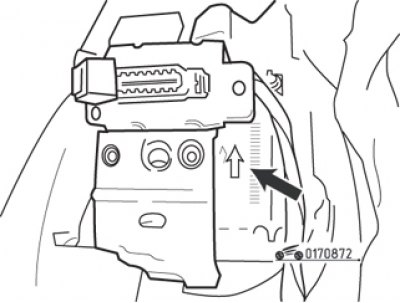

Мал. 8.72. Стрэлка на блоку павінна быць накіравана па ходзе руху аўтамабіля
- усталюеце блок так, каб стрэлка на корпусе была накіравана па кірунку руху аўтамабіля (мал. 8.72);
- зацягніце тры гайкі мацавання блока;
- далучыце кантактны раз'ём і ўсталюйце цэнтральную кансоль, як апісана ў раздзеле «Кузаў»;
- пераканайцеся ў тым, што ў салоне аўтамабіля нікога няма, і падключыце акумулятарную батарэю. Адкрыўшы кіроўчую дзверы, уключыце запальванне звонку аўтамабіля і пераканайцеся ў тым, што ў камбінацыі прыбораў загарэлася кантрольная лямпа.
