Зняцце
1. Адзначце фарбай становішча пярэдніх колаў на ступіцах. Гэта дазволіць пры зборцы ўсталяваць адбалансаванае кола ў ранейшае становішча.
2. Прыслабце балты мацавання колаў. Пры гэтым аўтамабіль павінен стаяць на зямлі.
3. Усталюеце перад аўтамабіля на казлы і зніміце перадпакоі колы.
4. Адкруціце гайку 2 і выміце заціскны ніт пальца шаравой апоры (гл. ілюстрацыю). Пацягніце папярочны рычаг уніз і выміце палец шаравой апоры з паваротнага кулака.

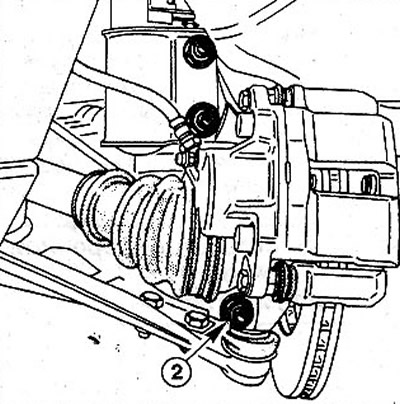

8.4 Адкруціце гайку 2 і выміце заціскны ніт пальца шаравой апоры
5. Прыслабце зацяжку гаек 3 абодвух нітаў мацавання папярочнага рычага да апорнай рамы (гл. ілюстрацыю 7.13). Цалкам адкручваць гайкі не трэба.
6. Выкруціце два ніта 4 мацавання шаравой апоры да папярочнага рычага, адкруціўшы гайкі, і адлучыце шаравую апору (гл. ілюстрацыю 7.13).
Усталяванне
7. Замацуйце новую шаравую апору на папярочным рычагу, навінціўшы на балты 4 новыя гайкі, якія зацягніце з дадаткам намаганні 60 Нм (гл. ілюстрацыю 7.13).
8. Пераканайцеся, што на пальцы шаравой апоры папярочнага рычага знаходзіцца ўшчыльняльная пластмасавая пракладка А (гл. ілюстрацыю 7.13). Пры неабходнасці пракладку пастаўце на месца.
9. Завядзіце палец шаравой апоры ў адтуліну на паваротным кулаку. Устаўце заціскны ніт і замацуеце яго новай гайкай з дадаткам намаганні 80 Нм.
10. Усталюеце на месца стабілізатар папярочнай устойлівасці і замацуеце яго. Канчатковую зацяжку нітаў мацавання стабілізатара не выконвайце.
11. Усталюйце перадпакоі колы ў адпаведнасці з нанесенымі пры зняцці пазнакамі. Перад гэтым вышмаруйце цэнтравальнае сядло колавага дыска на ступіцах, а таксама конус колавых нітаў тонкім пластом змазкі для падшыпнікаў. Разьбу колавых нітаў не змазвайце.
12. Укруціце колавыя балты і апусціце аўтамабіль.
13. Зацягніце колавыя ніты, дзейнічаючы ў крыжаваным парадку, з момантам 90 Нм.
14. Націсніце некалькі разоў на перад аўтамабіля, каб асела і выраўнялася падвеска.
15. Зацягніце.гайкі 3 мацавання папярочнага рычага на апорнай раме (гл. ілюстрацыю 7.13). Момант зацяжкі гаек у аўтамабіляў SCENIC складае 100 Нм, ва ўсіх астатніх мадэляў – 90 Нм.
16. Зацягніце ніты мацавання апор стабілізатара папярочнай устойлівасці. Моманты зацяжкі:
- аўтамабілі SCENIC = 20 Нм;
- астатнія мадэлі = 35 Нм.
