Зняцце
Аўтамабілі SCENIC
1. Зніміце рычагі шчотак ачышчальніка ветравога шкла, гл. адпаведны раздзел.
2. Выкруціце балты мацавання і зніміце рашотку вадасцёку, гл. адпаведны раздзел.
3. Зніміце вечка 1, якой зачынена верхняя апора мацавання амартызацыйнай стойкі на пырскавіку. Для гэтага паддзяньце вечка ў месцах, пазначаных стрэлкамі (гл. ілюстрацыю). Пад вечкам знаходзяцца ніты мацавання верхняй апоры амартызацыйнай стойкі.

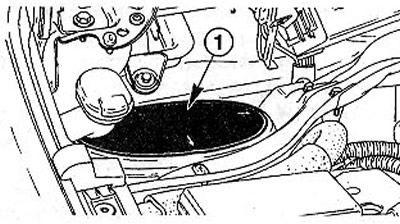

2.3 Паддзеньце вечка 1 у месцах, пазначаных стрэлкамі
4. Адзначце фарбай становішча пярэдніх колаў на ступіцах. Гэта дазволіць пры зборцы ўсталяваць адбалансаванае кола ў ранейшае становішча.
5. Прыслабце балты мацавання колаў. Пры гэтым аўтамабіль павінен стаяць на зямлі.
6. У становіце перад аўтамабіля на казлы і зніміце колы.
7. Усталюеце пад папярочныя рычагі адпаведную апору, каб паўвось пасля зняцця амартызацыйнай стойкі не правісала. У якасці апоры можна выкарыстоўваць казлы ці гідраўлічны пад'ёмнік.
8. Адкруціце абедзве гайкі 1 мацавання ніжняй часткі амартызацыйнай стойкі да паваротнага кулака і выміце балты (гл. ілюстрацыю).

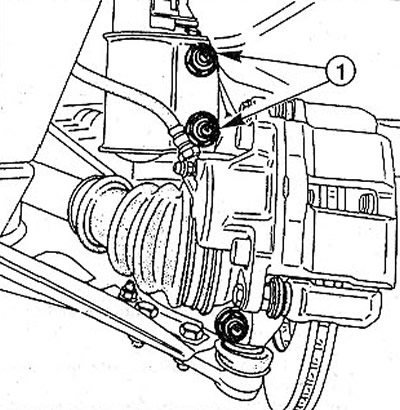

2.8 Адкруціце абедзве гайкі 1 мацаванні ніжняй часткі амартызацыйнай стойкі да паваротнага кулака і выміце ніты
9. Падопрыце амартызатар, усталяваўшы апору на папярочным рычагу, каб не пашкодзіць паўвось.
10. Абазначце мантажнае становішча нітаў мацавання верхняй апоры амартызацыйнай стойкі на пырскавіку, абвядучы галоўкі нітаў мацавання на месцах пасадкі фламастэрам або маркерам, каб пры зборцы ўсталяваць стойку ў ранейшае становішча.
11. Выкруціце два ніта 2 мацавання верхняй апоры стойкі да пырскавіка (гл. ілюстрацыю).

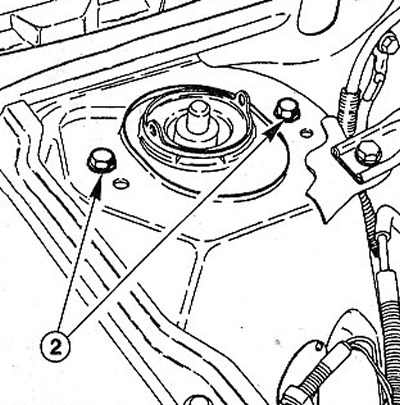

2.11 Выкруціце два ніта 2 мацавання верхняй апоры стойкі да пырскавіка. Амартызацыйная стойка аўтамабіляў SCENIC мае іншы вонкавы выгляд
Увага! Не адшрубоўвайце гайку, змешчаную па цэнтры апоры амартызацыйнай стойкі. З дапамогай гэтай гайкі на стойцы замацавана спружына.
12. Зніміце амартызацыйную стойку.
Усталяванне
Увага! Амартызацыйную стойку належыць усталёўваць так, як яна стаяла перад здыманнем. Палажэнне А стойкі ставіцца да аўтамабіляў без гідраўзмацняльніка рулявога кіравання. Становішча Ў - аўтамабілі з гідраўзмацняльнікам (гл. ілюстрацыю 2.0).

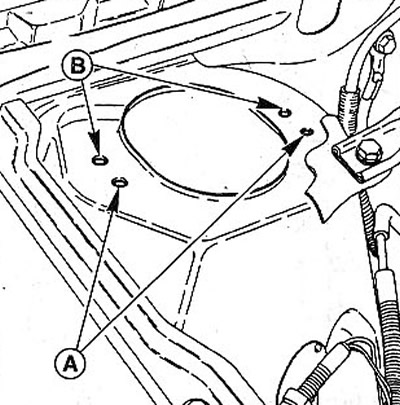

2.0 Палажэнне А амартызацыйнай стойкі ставіцца ў аўтамабіляў без гідраўзмацняльніка рулявога кіравання. Становішча Ў - аўтамабілі з гідраўзмацняльнікам
13. Замацуйце верхнюю апору амартызацыйнай стойкі на пырскавіку. Ніты мацавання зацягніце з дадаткам намаганні 30 Нм.
14. Замацуйце двума нітамі ніжнюю частку амартызацыйнай стойкі да паваротнага кулака.
15. Заменіце ранейшыя самостопорящиеся гайкі нітаў на новыя і зацягніце іх з дадаткам высілка 170 Нм.
Увага! Ніты ў адтуліны ўстаўляюцца ў кірунку спераду назад так, каб галоўкі нітаў былі звернутыя па кірунку руху аўтамабіля.
16. Усталюйце перадпакоі колы ў адпаведнасці з нанесенымі пры зняцці пазнакамі.
17. Замацуйце кола нітамі і апусціце аўтамабіль.
18. Зацягніце балты ў крыжаваным парадку з момантам 90 Нм.
Аўтамабілі SCENIC
19. Пастаўце на месца вечка верхняй апоры амартызацыйнай стойкі на пырскавіку і пераканаецеся ў шчыльнасці яе пасадкі. Пры неабходнасці замацуеце яе герметыкам, напрыклад, Sodicam.
20. Усталюйце на месца рашотку вадасцёку, гл. адпаведны раздзел.
21. Пастаўце на месца рычагі шчотак ачышчальніка ветравога шкла, гл. адпаведны раздзел.
