Премахване
1. Изключете клемата на заземяващия проводник (-) от акумулатора.
Внимание! Това изтрива данни от устройствата с памет, например кода за защита на радиото. Преди да изключите батерията, прочетете инструкциите в главата "Батерия - отстраняване и инсталиране".
2. Поставете автомобила на стойки за крик.
3. Отстранете, ако е оборудван с калник на двигателя.
4. Източете охлаждащата течност в подходящ съд.
5. Изключете щепсела на захранването на вентилатора на радиатора.
6. СЦЕНИЧНИ превозни средства с климатик. Свалете двата предни мигача.
7. Разхлабете скобата на горния маркуч за циркулация на охлаждащата течност на радиатора с клещи и извадете маркуча. Ако е необходимо, изрежете пресованата скоба със странични резачки и вместо нея поставете скоба при свързване на маркуча.
8. Изключете проводника от термопревключвателя на радиатора.
9. Изключете проводника на електрическия вентилатор, който обдухва радиатора. Ако е необходимо, разкачете щепселите на съответните релета.
10. Развийте два горни болта и крепежните елементи на радиатора (вижте илюстрацията).

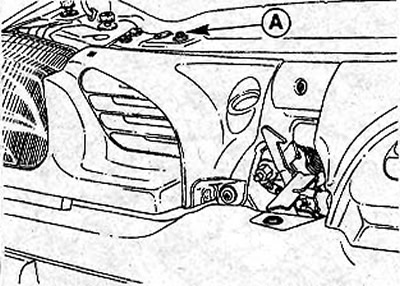

7.10 Развийте двата горни болта А на радиатора
11. Автомобили с климатик. Развийте болтовете за закрепване на сушилнята (вижте стрелките на илюстрацията) и окачете сушилнята на двигателя, без да откачвате маркучите от него.

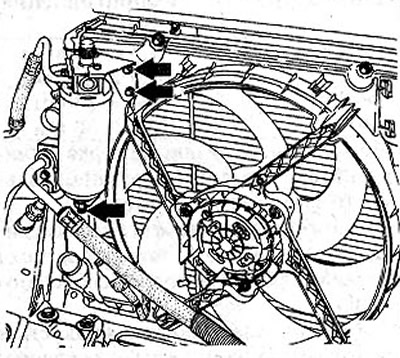

7.11 Свалете монтажните болтове на сушилнята (вижте стрелките). Автомобили с климатик
Внимание! Контактът с кожата с хладилен агент на климатика може да причини измръзване.
12. Свалете решетката, вижте съответната глава.
13. Развийте 6 болта за закрепване на напречното сечение на радиатора (вижте стрелките на илюстрацията).

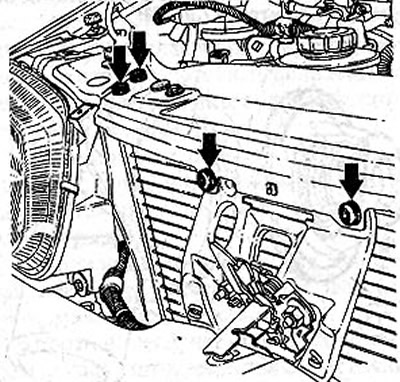

7.13 Развийте 6-те болта, закрепващи напречната греда на радиатора (вижте стрелките)
14. Откачете маркуча за всмукване на въздух, вижте съответната глава.
15. Развийте болтовете на закрепване на резервоара на хидравличния усилвател на кормилното управление и фиксирайте резервоар върху двигателя, без да откачвате маркучите от него.
16. Развийте четирите болта на закрепване на радиатора и го свалете.
17. Автомобили с климатик. Развийте четирите болта на закрепване на радиатора на климатика, с който е прикрепен към радиатора и свалете радиатора (вижте илюстрацията).
7.17 Развийте четирите болта, закрепващи радиатора на климатика, с който е закрепен към радиатора и свалете радиатора. Автомобили с климатик
Внимание! Охлаждащите ребра на радиатора имат доста остри ръбове. Препоръчително е да използвате работни ръкавици при сваляне на радиатора.
Внимание! Ако радиаторът ще бъде в извадено положение повече от 48 часа, изплакнете го с чиста вода, продухайте го със сгъстен въздух и затворете отворите на радиатора с тапи. Радиаторът може да се напълни и с охлаждаща течност чрез запушване на дупките. В противен случай по вътрешните повърхности на радиатора ще се образува корозия, което впоследствие може да причини теч.
Инсталиране
18. Монтирайте, ако е необходимо, стария термопревключвател и електрически вентилатор на новия радиатор.
19. Проверете състоянието на всички маркучи за циркулация на охлаждащата течност за срязвания, пукнатини или други повреди. Сменете маркучите, ако е необходимо. Също така проверете състоянието на гумените подложки за монтаж на радиатора.
20. Поставете радиатора в двигателното отделение по такъв начин, че опорите за монтиране на радиатора да влизат във възглавниците на скобата.
21. Завийте вентилатора на радиатора.
22. Автомобили с климатик. Завийте радиатора на климатика към радиатора.
23. Поставете обратно горната напречна греда на радиатора.
24. Свържете горния и долния маркуч към радиатор и ги закрепете с яки.
25. Сменете резервоара на сервоусилвателя на волана.
26. Свържете маркуча за всмукване на въздух.
27. Сменете решетката на радиатора, вижте съответната глава.
28. Автомобили с климатик. Свържете сушилнята на климатика.
29. Прикрепете радиатора към горната напречна греда.
30. Монтирайте, ако е налично, калника на двигателя.
31. Спуснете колата.
32. Живописни коли с климатик. Сменете предните пътепоказатели.
33. Свържете проводниците към термопревключвателя, вентилатора на радиатора и, ако е изключен, щепселите на релето.
34. Напълнете охлаждащата течност.
35. Свържете към отрицателен полюс на акумулатора щепсела на проводник "тежест" (-).
36. Настройте часовника.
37. Въведете, ако е необходимо, кода в радиото.
38. Загрейте двигателя и проверете херметичността на маркучите за охлаждане.
39. Проверете нивото на охлаждащата течност и долейте, ако е необходимо.
