Отстранете повдигачите на клапаните, като запазите първоначалното им положение за монтаж.

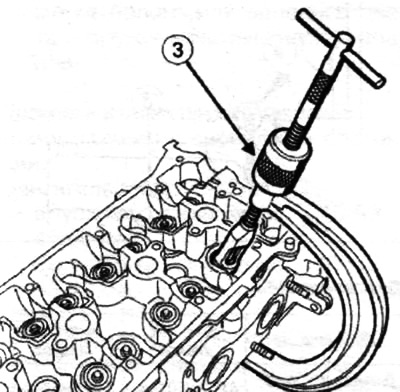

Стиснете пружините на клапана с повдигача на клапана (Mot. 1502) и повдигача на клапана (Mot. 1849) (3).
Премахване:

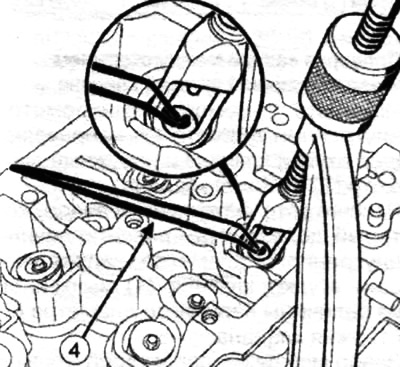

- крекери с пинсети (4);
- клапанни пружинни капачки;
- пружини на клапани;
- клапани, спазвайки взаимното им положение.
Забележка. Преди да свалите маслените уплътнения, не забравяйте да проверите монтажния размер (H) на старите капачки на входа, след това на изпускателните клапани (тъй като разстоянието на натискане на капачките може да е различно за всмукателните и изпускателните клапани).
Монтирайте един от клапаните и измерете монтажния размер (H) на старото уплътнение на стеблото на клапана, като използвате инструмента за монтаж на уплътнение на стеблото на клапана (Mot. 1511).
Монтирайте дорника (5) на уплътнението на стеблото на клапана (Mot. 1511) върху уплътнението на стеблото на клапана.
Забележка. Вътрешният диаметър на дорника трябва да съответства на диаметъра на стеблото на клапана. Освен това долната част на дорника трябва да се постави върху горната метална част на капачката за масло.
Монтирайте приспособлението (6) върху дорника, докато спре до главата на цилиндъра.

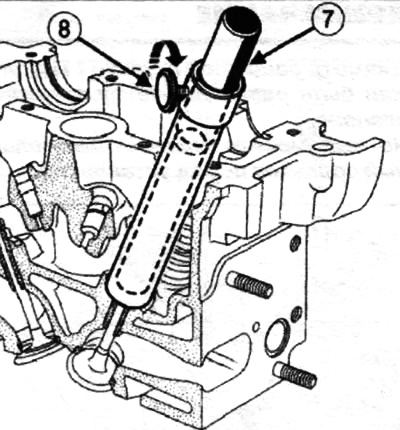

Поставете втулката (7) в приспособлението, докато докосне дорника. Фиксирайте втулката с винта (8).
Отстранете съединителя от проводника, без да разхлабвате винта.

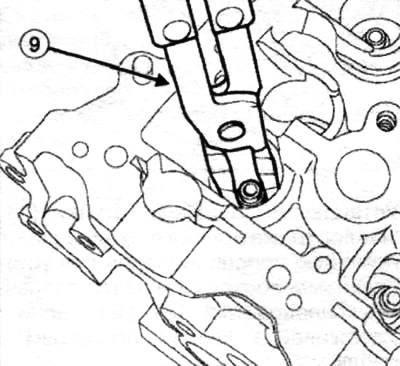

Свалете клапаните и капачките на херметиката с помощта на клещи (Mot. 1335) (9).
Предупреждение. Маслените уплътнения трябва да се сменят.
Изчисти:
- клапани;
- пружини на клапани;
- клапанни пружинни капачки;
- клапи;
- водачи на клапани.
Нанесете двигателно масло от вътрешната страна на водача на клапана.
Монтирайте клапана (10) в главата на цилиндъра.
Забележка.
- Диаметърът на защитната втулка (11) трябва да е равен на диаметъра на стеблото на клапана.
- Не смазвайте уплътнението преди монтаж.
Монтирайте защитната втулка (11) на капачката с помощта на инструмента за закрепване на клапана (Mot. 1511) на клапана. Дръжте клапана притиснат към седалката.
Монтирайте уплътнението на стеблото на клапана (12) (не е смазано) върху монтажния предпазител.
Плъзнете уплътнението, докато премине през монтажната защитна втулка.
Отстранете защитната втулка.
Монтирайте монтажния модул с втулката, която преди това бяха регулирани върху масленото уплътнение при сваляне на клапана.
Сменете капачката на преградата, като докоснете горната част на съединителя с дланта на ръката си, докато приспособлението влезе в контакт с главата на цилиндъра.
Извършете посочените операции на другите входящи и изходящи клапани.
Инсталирай:
- клапанни пружини (зелени пружини за всмукателни клапани и лилави пружини за изпускателни клапани);
- горни пружинни чашки на клапаните.
Стиснете пружините на клапана с инструменти (Mot. 1502) и (Mot. 1849).
Поставете крекерите с пинсети.
Поставете повдигачите на клапаните в позицията, отбелязана по време на отстраняване.
