Вътрешно осветление

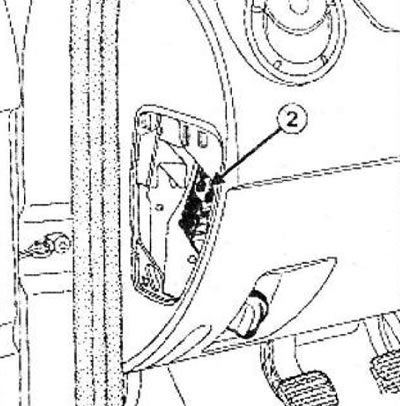

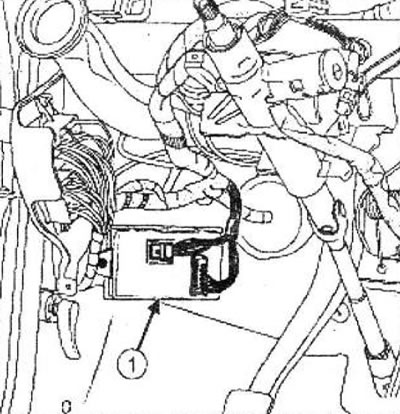

1 - UCH | 2 - Кутия с предпазители в купето |

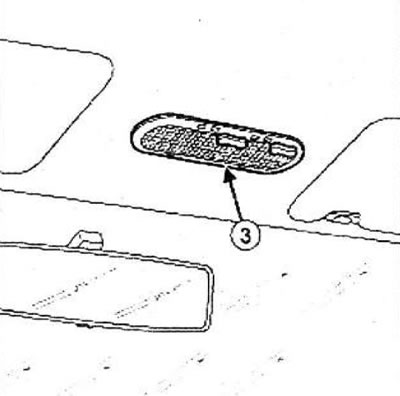

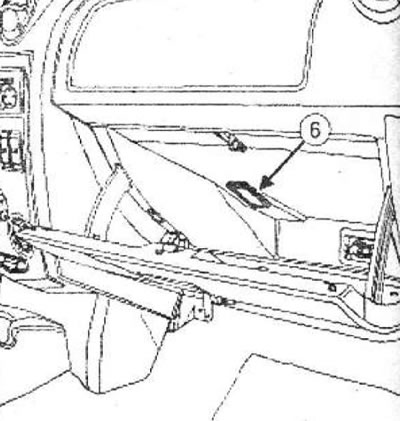

3 - Предна куполна светлина | 6 - Светлина на жабката |

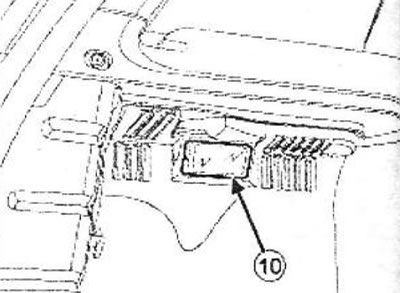

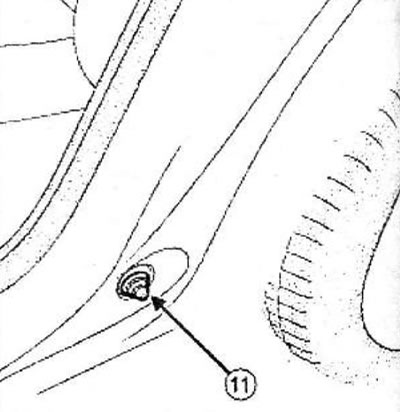

10 - Осветление на багажното отделение | 11 - Краен ключ на вратата |
15 - Краен превключвател на задната врата
Плафон
Оттегляне
Предно вътрешно осветление.
Освободете дифузора (1) с помощта на плоска отвертка или инструмент (Car. 1363), като го поставите в слота (2).
Натиснете резето (3) с инструмента (Car 1363) и свалете капака.
Изключете конектора.
Инсталиране
Свържете конектора.
Инсталирайте плафона.
Закрепете дифузора с щипки.
Превключвател на вратата
Оттегляне
краен ключ на вратата
Свалете уплътнителния капак.
Свалете крайния прекъсвач на вратата (1), като натиснете трите ключалки (2).
Поставете защитния капак.
Светлина на жабката
Оттегляне
Забележка: Не е необходимо да премахвате таблото.
Свалете светлината на жабката с инструмента (Sag. 1363).
Изключете кабелния сноп от светлината на жабката.
Забележка: Можете също да премахнете превключвателя за осветлението на жабката.
Изключете кабелния сноп от светлината на жабката.
Изключете кабелния сноп от превключвателя на светлината на жабката.
Инсталиране
Свържете кабелния сноп към превключвателя за осветление на жабката.
Свържете кабелния сноп към светлината на жабката.
Свържете кабелния сноп към светлината на жабката.
Включете светлината на жабката.
Светлина на капака на багажника
Оттегляне
Изключете осветлението на багажника (4) с инструмент (Car. 1363).
Изключете конектора за осветлението на багажника.
Инсталиране
Свържете кабелния сноп към осветлението на багажното отделение.
Инсталирайте осветлението на багажното отделение.
