Снятие
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите облицовку стоек ветрового стекла, как описано в подразделе «Приборная панель»;

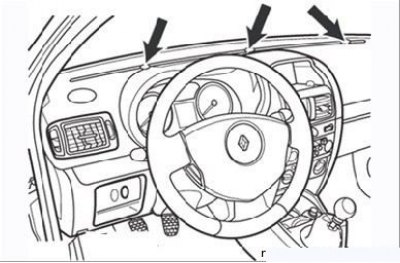

Рисунок 9.114. Винты крепления верхней части панели приборов
- выверните три винта крепления верхней части панели приборов (Рисунок 9.114);

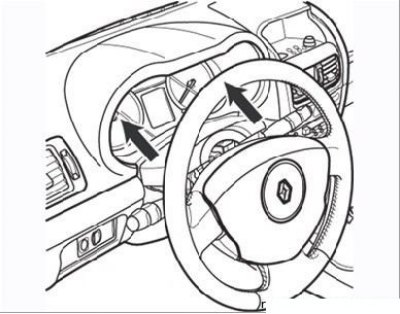

Рисунок 9.115. Снятие верхнего кожуха рулевой колонки
- снимите верхний облицовочный кожух рулевой колонки (Рисунок 9.115);

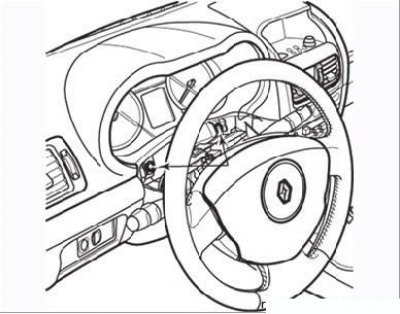

Рисунок 9.116. Винты крепления комбинации приборов
- выверните два винта крепления комбинации приборов (Рисунок 9.116);

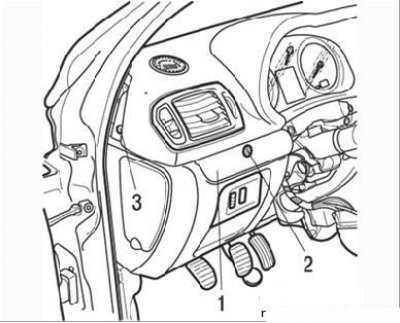

Рисунок 9.117. Этапы снятия верхней части передней панели: 1 – крышка; 2, 3 – винты крепления
Рисунок 9.118. Винты крепления (4 и 5) верхней части передней панели
- снимите с помощью приспособления Car. 1597 крышку 1 (Рисунок 9.117), выверните винты 2 и 3 и винты 4 и 5 (Рисунок 9.118);

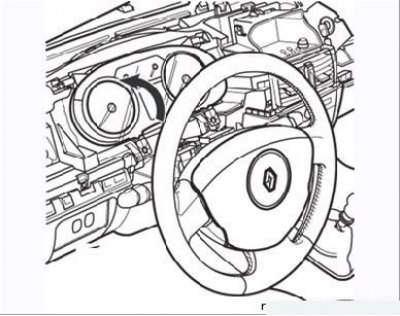

Рисунок 9.119. Снятие комбинации приборов
- поверните комбинацию приборов, как указано на Рисунке 9.119, и, разъединив контактные разъемы, снимите ее с автомобиля.
