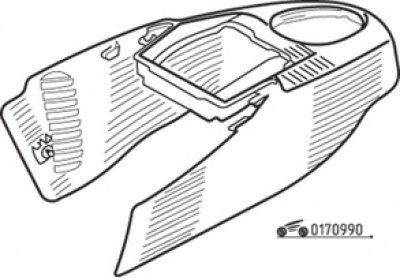

Рис. 9.90. Центральная консоль салона кузова
Вид центральной консоли изображен на рис. 9.90.
Порядок снятия:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите пепельницу с центральной консоли;
Рис. 9.91. Извлечение гнезда прикуривателя
- выверните под пепельницей винт и извлеките крепление прикуривателя из гнезда (рис. 9.91). Отсоедините контактный разъем;
Рис. 9.92. Отсоединение гофрированного чехла рычага переключения передач от центральной консоли
- на моделях с механической коробкой передач отсоедините чехол рычага переключения передач от центральной консоли (рис. 9.92);
- на моделях с автоматической коробкой передач отсоедините накладку рычага селектора от центральной консоли. Отверните винты крепления, где они предусмотрены;

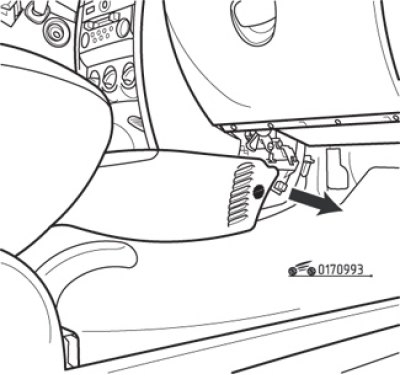

Рис. 9.93. Отсоединение передней части центральной консоли (стрелка)
- выверните два винта крепления передней части консоли (рис. 9.93);

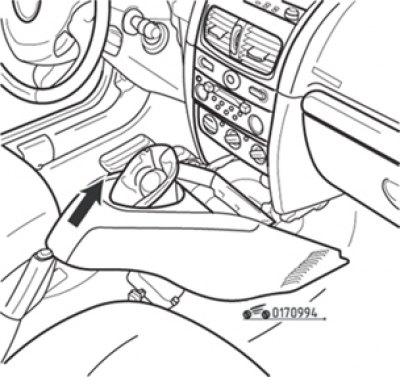

Рис. 9.94. Отсоединение задней части центральной консоли (стрелка)
- выверните два винта крепления задней части консоли (рис. 9.94);
- отсоедините от фиксаторов консоль;
- под консолью разъедините контактные разъемы различных выключателей и снимите консоль с автомобиля.
Установка проводится в порядке, обратном снятию.
