Схема 13. Сигнальная лампочка износа тормозных колодок
Главная
Scenic
Сценик 1
(1996-2003)
Электрооборудование
Электрические схемы
0

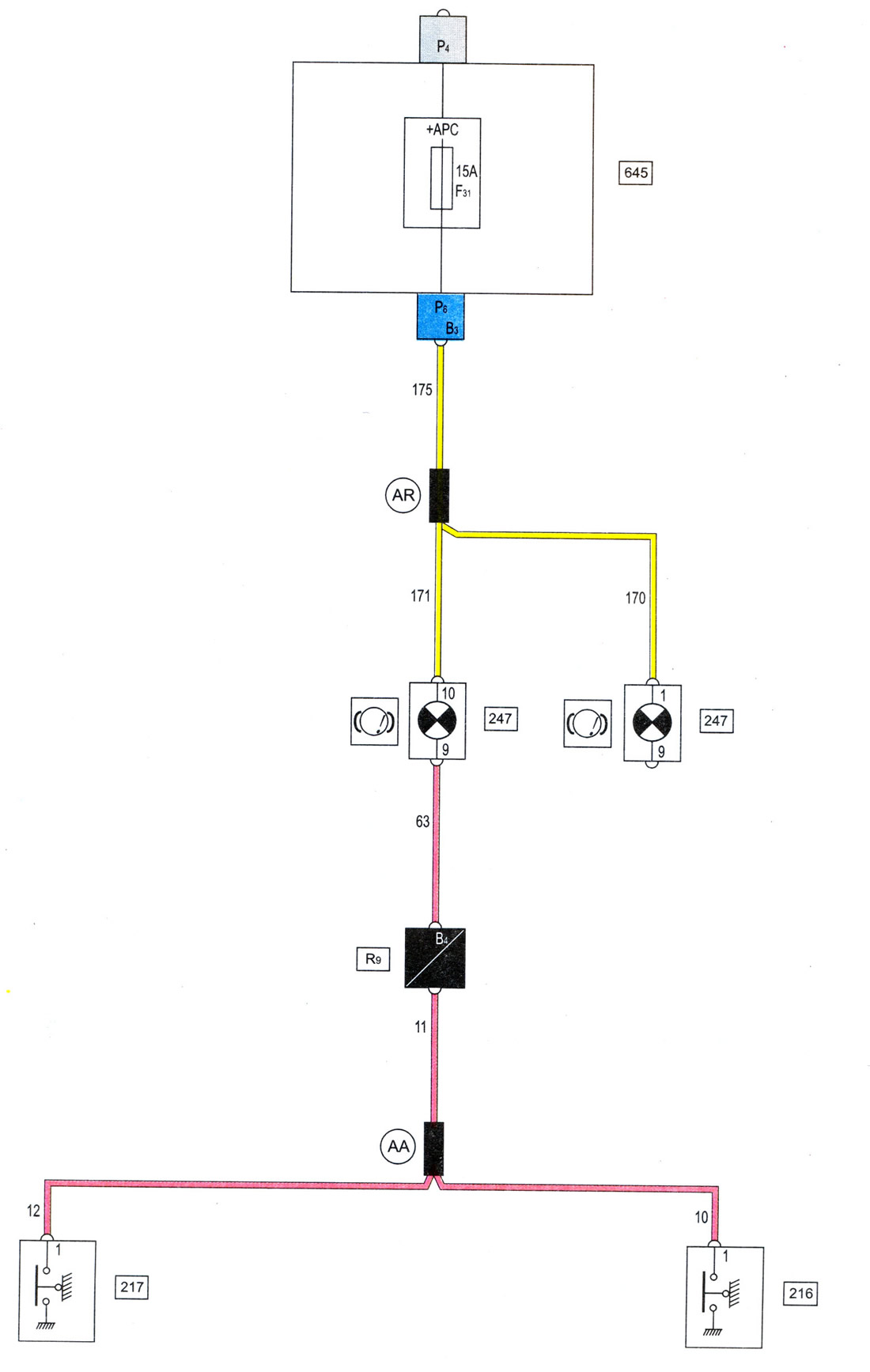

Схема 13. Сигнальная лампочка износа тормозных колодок
Открыть большую картинку в новой вкладке »
