Снятие
1. Снимите накладку средней стойки (стойки В).
2. Вывинтите болт А, отсоедините крепления В и снимите ремень безопасности (см. иллюстрацию).

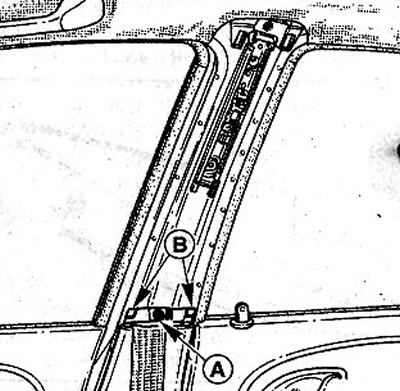

27.2 Вывинтите болт А, отсоедините крепления В и снимите ремень безопасности
3. Снимите уплотнение двери со складки возле отсоединяемых накладок.
4. Высвободите рукой заднюю накладку из фиксаторов С и отведите её вверх (см. иллюстрацию).

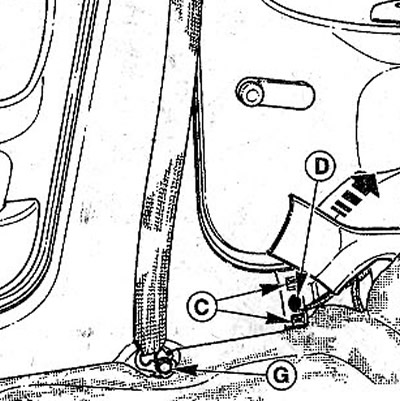

27.4 Высвободите рукой заднюю накладку из фиксаторов С и отвадите её вверх
5. Вывинтите болт D (см. иллюстрацию 27.4).
6. Отвинтите болт Скрепления нижней скобы ремня безопасности (см. иллюстрацию 27.4).
7. Высвободите накладку руками из фиксаторов Е, начав с задней части накладки (см. иллюстрацию).

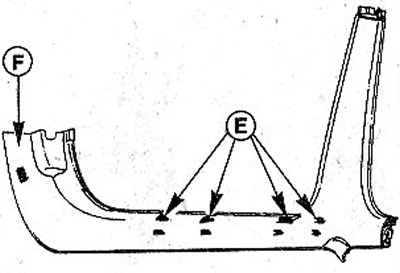

27.7 Высвободите накладку руками из фиксаторов Е, начав с задней части накладки
8. Высвободите накладку с фиксатора F и снимите её.
Установка
9. Закрепите ремень безопасности, а затем закрепите накладку в фиксаторах и привинтите.
10. Привинтите нижнюю и верхнюю скобы ремня безопасности болтами с моментом затяжки 25 Нм.
11. Установите на место накладку средней стойки.
12. Установите на место уплотнение двери.
Автомобили SCENIC
Для снятия накладки порога выполняются те же действия, что и при снятии накладки порога у автомобилей с кузовом «седан». Ниже указан порядок работ по снятию самой накладки порога.
13. Вывинтите шуруп В и снимите накладку А (см. иллюстрацию).
27.13 Вывинтите шуруп В и снимите накладку А
14. Снимите фиксатор D ручки открытия замка капота с помощью плоскогубцев (см. иллюстрацию 27.13).
15. Отсоедините накладку в точке С и немного подайте во внутрь салона (см. стрелку 1 на иллюстрации 27.13).
16. Осторожно приподнимите накладку, подав её по направлению стрелки 2, и высвободите из фиксаторов Е сначала задний конец, а затем передний (см. иллюстрацию 27.13).
17. Снимите накладку ручки открытия капота.
