Передняя дверь
Снятие
1. Снимите обивку двери.
2. Снимите внутреннюю часть преобразователя удара.
3. Полностью опустите стекло, надев на ось стеклоподъемника ручку или подсоединив штекер питания электростеклоподъемника.
4. Осторожно снимите внутреннее уплотнение стекла, поддев его пластмассовым клином (см. иллюстрацию).

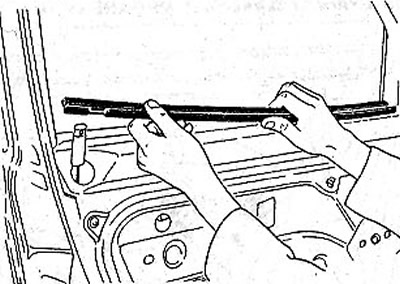

21.4 Осторожно снимите внутреннее уплотнение стекла, поддев его пластмассовым клином
5. Поднимите стекло примерно на 3/4 проема, накладным ключом на 13 мм вывинтите штифты А и снимите стекло с подъемного механизма (см. иллюстрацию).

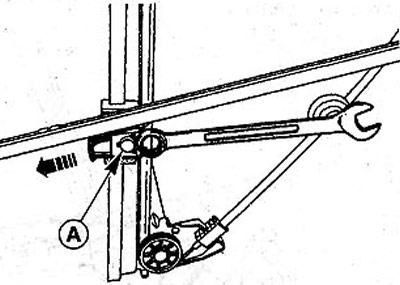

21.5 Поднимите стекло примерно на 3/4 проема, накладным ключом на 13 мм вывинтите штифты А и снимите стекло с подъемного механизма
6. Опустите стекло вниз и снимите направляющий сегмент 1 (см. иллюстрацию).

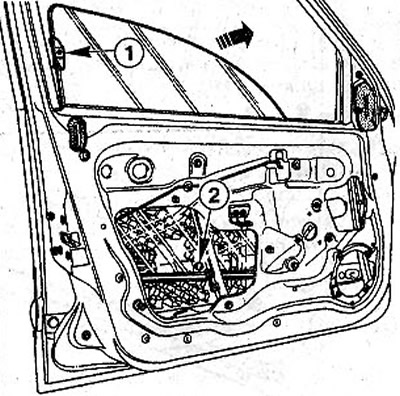

21.6 Опустите стекло вниз и снимите направляющий сегмент 1
7. Снимите стекло с опорной планки 2 стеклоподьемника (см. иллюстрацию 21.6).
8. Наклоните стекло вперед (см. стрелку 3) и извлеките его, подняв вверх по направлению стрелки 4 (см. иллюстрацию).

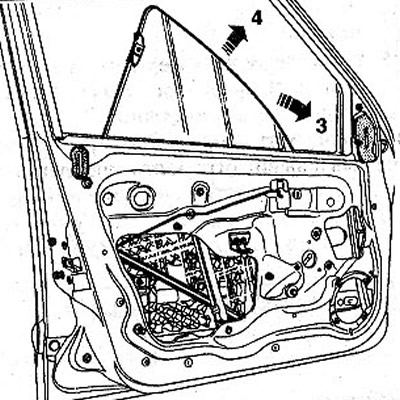

21.8 Наклоните стекло вперед (см. стрелку 3) и извлеките его, подняв вверх по направлению стрелки 4
Установка
9. Вставьте стекло в оконный проем.
Внимание! Направляющий сегмент 1 крепится заклепкой. Сегмент можно заменить без снятия стекла.
10. Закрепите стекло на опорной планке стеклоподъемника.
11. Поставьте на место внутреннее уплотнение стекла, заведя сначала его задний конец (см. стрелку 1), а затем передний. При этом уплотнение понадобится немного изогнуть. После этого надавите на уплотнение по центру (см. стрелку 2 на иллюстрации).
21.11 Поставьте на место внутреннее уплотнение стекла, заведя сначала его задний конец (см. стрелку 1), а затем передний. При этом уплотнение понадобится немного изогнуть. После этого надавите на уплотнение по центру(см. стрелку 2)
12. Поставьте на место внутреннюю часть преобразователя удара и обивку двери.
Внимание! Регулировать стекло двери не нужно.
Задняя боковая дверь
Снятие
13. Снимите обивку двери.
14. Полностью опустите стекло, надев ручку стеклоподъемника.
15. Снимите внутреннее уплотнение стекла на оконном проеме, осторожно поддев планку пластмассовым клином.
16. Поднимите стекло примерно на 3/4 проема и вывинтите болты крепления А (см. иллюстрацию).

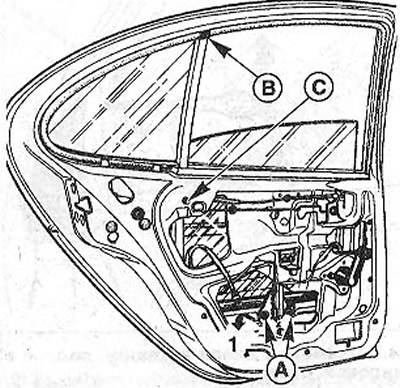

21.16 Поднимите стекло примерно на 3/4 проема и вывинтите болты крепления А
17. Отожмите стекло назад, как показано стрелкой 1 на иллюстрации 21.16, чтобы вывести его из рычага. После этого стекло полностью опустите вниз.
18. Снимите накладку В и вывинтите находящийся под ней шуруп (см. иллюстрацию 21.16).
19. Вывинтите болт С (см. иллюстрацию 21.16).
20. Поверните заднюю направляющую стекла на 1/4 оборота (см. стрелку 1 на иллюстрации), чтобы она высвободилась из крепления. После этого направляющую снимите, подав по направлению стрелки 2 (см. иллюстрацию).
21.20 Поверните заднюю направляющую стекла на 1/4 оборота (см. стрелку)
21. Извлеките стекло, подав его вверх. При необходимости снимите форточку вместе с уплотнением.
Установка
22. Закрепите на стекле держатель так, чтобы расстояние D было равно 122 мм (см. иллюстрацию).

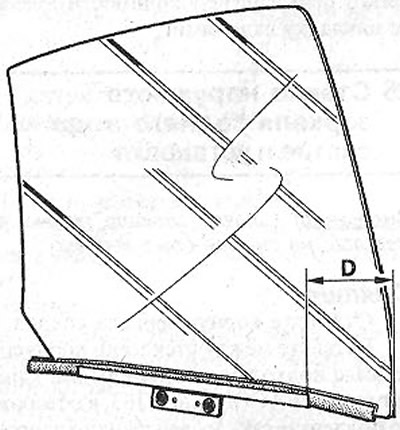

21.22 Закрепите на стекле держатель так, чтобы расстояние D было равно 122 мм
Дальнейшая установка выполняется в последовательности, обратной снятию.
Внимание! Оба болта А затягиваются при поднятом стекле (см. иллюстрацию 21.16).
