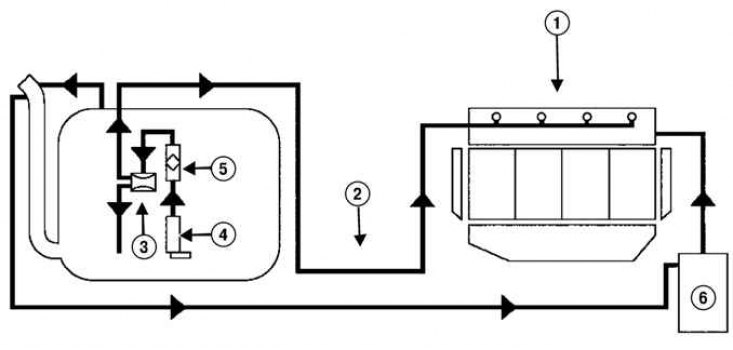

Рис. 2.211. Функциональная схема системы подачи топлива: 1 – рампа; 2 – топливопровод; 3 – реглятор давления; 4 – насос; 5 – топливный фильтр; 6 – адсорбер системы улавливания паров бензина
Система состоит из следующих элементов (см. рис. 2.211):
- рампы без штуцера сливного топливопровода и без регулятора давления топлива;
- единственного трубопровода, идущего от топливного бака;
- узла подачи топлива «насос - датчик уровня топлива - топливный фильтр», в состав которого входит регулятор давления, насос и топливный фильтр (узел находится в топливном баке);
- адсорбера системы улавливания паров бензина.
