Снятие
Установите автомобиль на двухстоечный подъемник.
Слейте хладагент из холодильного контура.
Отсоедините аккумуляторную батарею.
Отсоедините колодку проводов от компрессора кондиционера.
Отсоедините колодку проводов от датчика давления хладагента.

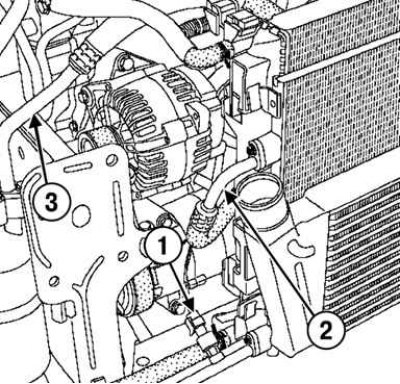

Рис. 2.36. Снятие трубопроводов кондиционера: 1 – колодка проводов датчика давления хладагента; 2 – трубопровод компрессора кондиционера; 3 – трубопровод системы кондиционирования воздуха
Отсоедините трубопровод от компрессора кондиционера и трубопровод системы кондиционирования воздуха между компрессором и ресивером-осушителем (рис. 2.36).
Примечание. Обязательно заглушите отверстия трубопроводов и редуктора, чтобы влага не попала в систему.
Открутите болты крепления компрессора кондиционера.
Снимите компрессор кондиционера.

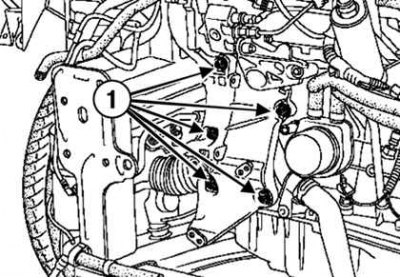

Рис. 2.37. Откручивание болтов крепления многофункционального кронштейна: 1 – болты крепления
Открутите болты крепления многофункционального кронштейна (рис. 2.37).
Снимите многофункциональный кронштейн.
Установка
Установите многофункциональный кронштейн.
Затяните болты и гайки требуемым моментом, указанным в таблице 2.5.
Установите генератор.
Установку производите в порядке, обратном снятию.
Подключите аккумуляторную батарею.
Заправьте холодильный контур хладагентом.
Проверьте работу кондиционера.
Таблица 2.5. Моменты затяжки болтов крепления многофункционального кронштейна
Элемент | Моменты затяжки. Н·м |
болты крепления многофункциональное о кронштейна | 44 |
болты крепления компрессора кондиционера | 25 |
болты крепления стойки компрессора кондиционера | 44 |
болты крепления крышки аккумуляторной батареи | 4 |
