Снятие
Отключите аккумуляторную батарею.
Снимите фару.
Чтобы не поцарапать фару, положите ее на чистую ткань.

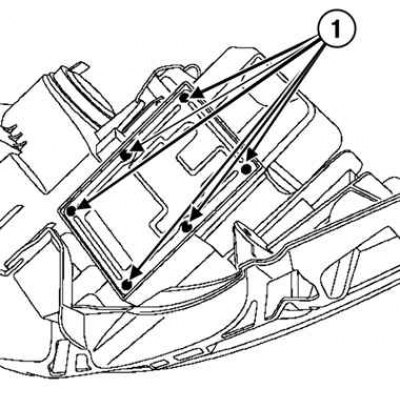

Рис. 7.24. Снятие узла «ЭБУ – блок высокого напряжения»: 1 – винты крепления
Снимите винты крепления узла «ЭБУ – блок высокого напряжения» (рис. 7.24).
Разъедините разъемы.
Установка

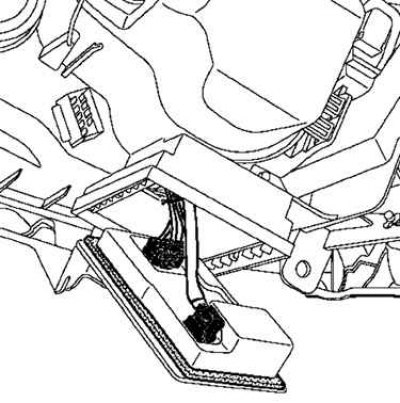

Рис. 7.25. Соединение разъемов ЭБУ ксеноновых ламп
Соедините разъемы (рис. 7.25).
Внимание! Жгуты проводов высокого напряжения правой и левой фар различаются (разъем левой фары коричневого цвета, правой – синего цвета).
Внимание! Обязательно замените прокладку при замене ЭБУ.
Затяните требуемым моментом 12 Н·м винты крепления узла «ЭБУ – блок высокого напряжения».
Установите фару.
Подключите аккумуляторную батарею.
Вмсете с прокладкой обязательно замените ЭБУ.
Выполните калибровку ЭБУ.
Отрегулируйте фары.
