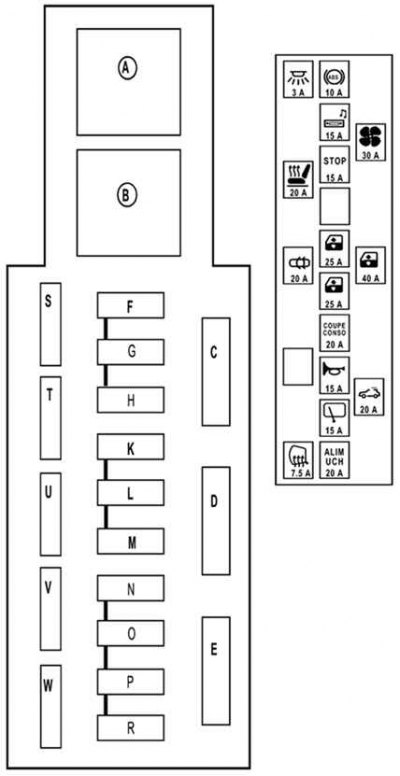

Рис. 1. Блок предохранителей и реле расположенный в салоне автомобиля
Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).

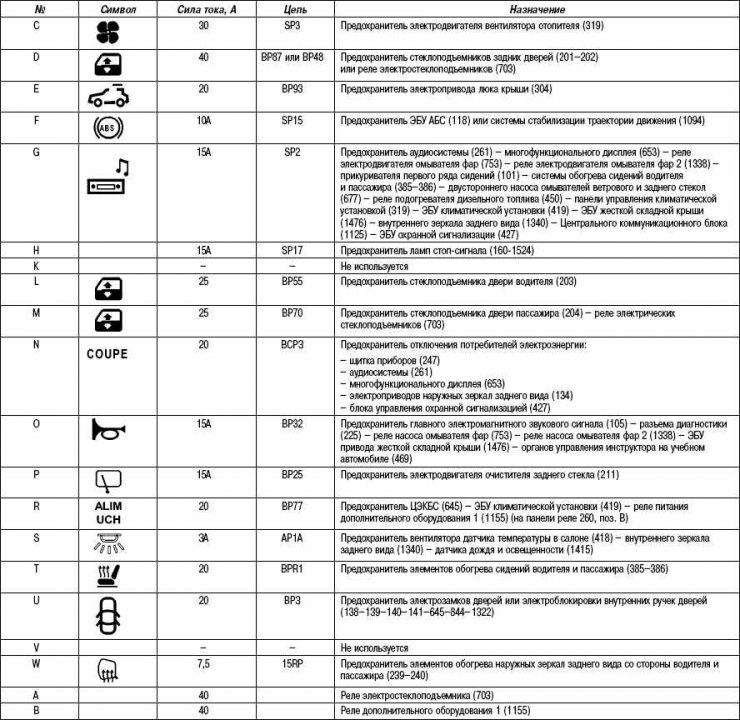

Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.
Таблица 1. Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)
Блок реле
Блок расположен в приборной панели, слева от электровентилятора салона.

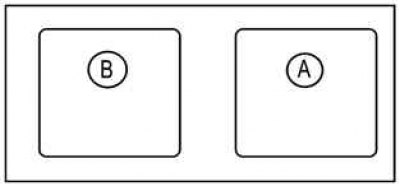

Рис. 2. Блок реле расположенный в приборной панели, слева от электровентилятора салона
Одиночное реле
Реле закреплено на кронштейне педали акселератора.
Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 2 и таблице 3.
Таблица 2. Назначение реле (в зависимости от комплектации)
Таблица 3. Назначение контактов и цепей (в зависимости от комплектации)

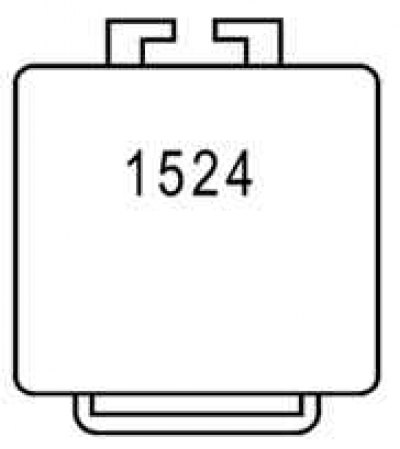

Рис. 3. Реле, закрепленное на кронштейне педали акселератора
