1. Малый хомут пыльника. 2. Пыльник приводного вала. 3. Стопорное кольцо. 4. Крестовина. 5. Стопорное кольцо. 6. Шариковый подшипник. 7. Отражатель. 8. Приводной вал.
Внимание: При выполнении работ использовать герметичные перчатки (нитриловые).
Снятие пыльника левого приводного вала со стороны коробки передач
1. Поместить автомобиль на двустоечный подъемник.
2. Отвернуть болты крепления и снять защитный поддон двигателя.
3. Слить масло из коробки передач.
4. Снять переднее левое колесо.
5. Снять передний левый приводной вал.

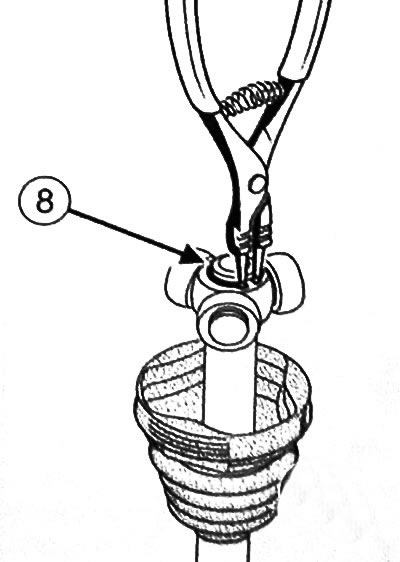

6. Специальными клещами удалить стопорное кольцо (8).
Примечание: Перед снятием пометить поло-жемие установки крестовины

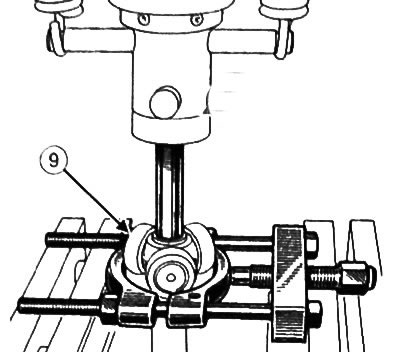

7. С помощью пресса и съемника снять крестовину (9) с приводного вала.

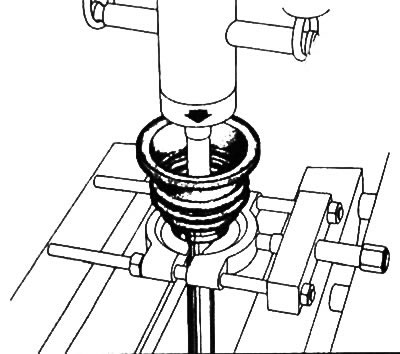

8. Аналогичным образом снять с приводного вала подшипник/пыльник в сборе.
Установка пыльника левого приводного вала со стороны коробки передач
Внимание: Заменять пыльник, стопорное кольцо и хомуты пыльника новыми после каждого снятия.
1. С помощью чистящего средства почистить приводной вал, крестовину и корпус шарнира приводного вала.

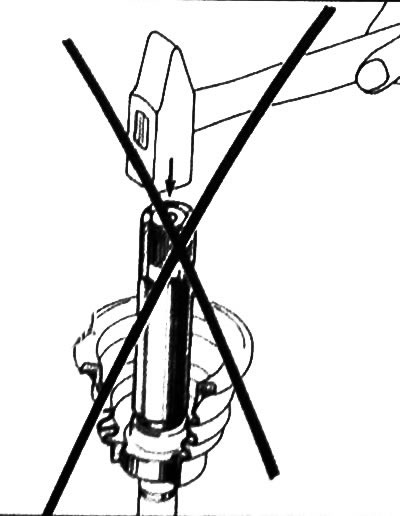

Примечание: Не напрессовывать пыльник на приводной вал ударами молотка. Использовать пресс для обеспечения постепенной подачи давления во избежание повреждений шарикового подшипника и сальников, что может привести к возникновению течей.

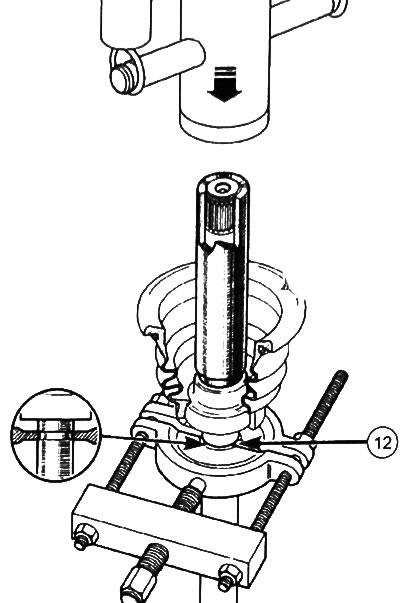

2. Для предотвращения повреждений пыльника со стороны колеса зафиксировать приводной вал на прессе за шейку (12) с помощью съемника.

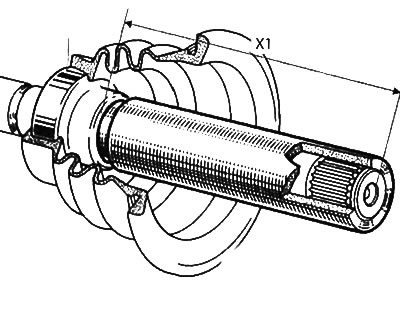

3. Напрессовать пыльник приводного вала до получения размера (Х1) = 117.5 мм ± 0.5 мм между направляющей подшипника и торцом приводного вала.

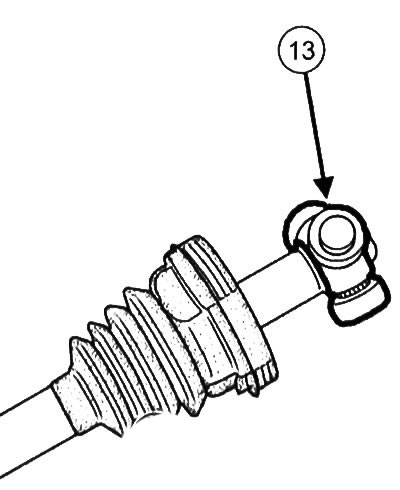

4. Установить крестовину (13), совместив метки, нанесенные при снятии.

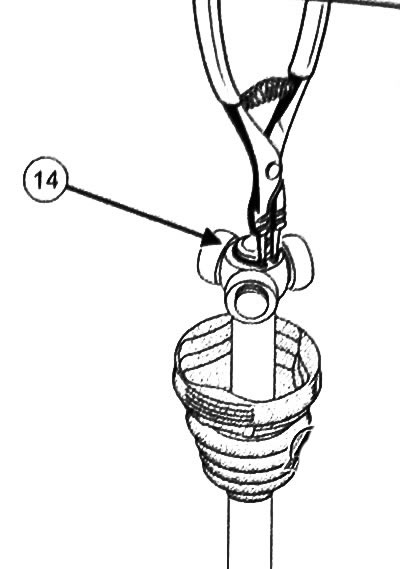

5. Установить новое стопорное кольцо (14) с помощью специальных клещей.
6. Установить малый хомут на пыльник приводного вала.
7. Установить большой хомут на пыльник приводного вала.

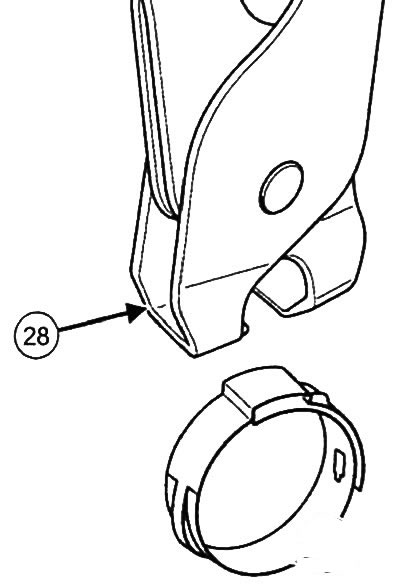

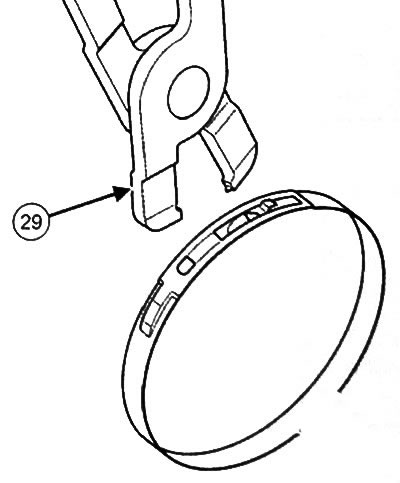

8. Обжать хомуты с помощью специальных инструментов (Tav. 1168) (28) или (Tav. 1784) (29).
Хомут с защёлками
Хомут с профилированной закраиной
9. Установить передний левый приводной вал.
10. Установить переднее левое колесо на автомобиль.
11. Заправить коробку передач маслом.
12.Установить защитный поддон двигателя.
