Внимание:
- При выполнении работ на топливном баке или топливопроводах не допускается курить или пользоваться открытым огнем на рабочем месте.
- Соблюдать осторожность, чтобы не расплескать топливо при отсоединении топливных разъемов.
- При выполнении работ использовать стойкие к протеканиям нитриловые перчатки и очки с боковой защитой.
- Для предотвращения попадания загрязнений в контур топливной системы использовать заглушки для закупоривания отверстий отсоединенных компонентов.
- Во избежание возникновения коррозии или повреждений необходимо принимать меры по защите поверхностей, на которые может попасть вытекающее топливо.

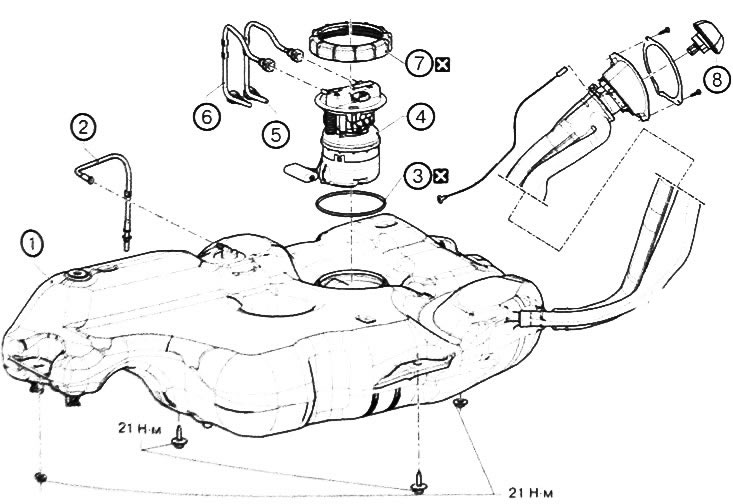

Топливный бак
1. Топливный бак. 2 Трубопровод паров топлива 3. Прокладка модуля датчика уровня топлива. 4. Модуль датчика уровня топлива 5. Подающий топливопровод. 6. Возвратный топливопровод 7. Монтажное кольцо модуля датчика уровня топлива. 8. Крышка заправочной горловины.
Примечание: заменять деталь новой после каждого снятия.
Слив топлива из бака
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.

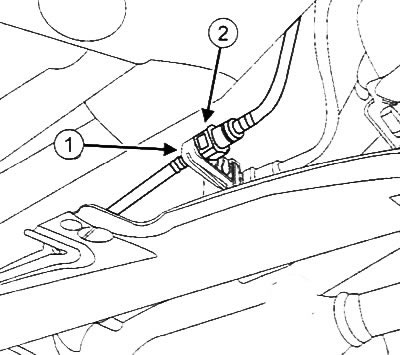

3. Отцепить разъем подающего топливопровода от держателя (1).
4. Отсоединить разъем подающего топливопровода (2).

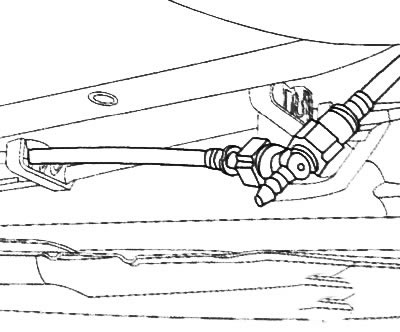

5. Установить Т-образный отвод из комплекта для измерения давления топлива (Mot. 1311-08).
6. Подсоединить пневматический топливный насос к Т-образному отводу
7. Подготовить емкость для сбора вытекающего топлива.
8. Слить топливо из бака
9. Снять все установленные компоненты в порядке, обратном установке
Снятие и установка топливного бака
Снятие топливного бака
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Слить топливо из бака (см. выше).
4. Снять заднее правое колесо.
5. Отсоединить кабель массы (1) от кузова автомобиля.
6. Снять упругий элемент промежуточного патрубка.

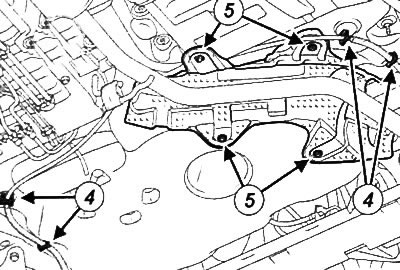

7. Отцепить тросы привода стояночного тормоза от топливного бака (4).
8. Удалить крепления (5) теплозащитного экрана топливного бака.
9. Снять теплозащитный экран топливного бака.
10. Отсоединить быстросъемные разъемы выводов топливопроводов бака.
Внимание: Во избежание попаданий загрязнений в контур системы питания поместить защитные заглушки на отверстия снятых компонентов.
11. Установить заглушки на топливопроводы.
12. Отвернуть болты крепления заправочной горловины.
13. Отвернуть гайки крепления топливного бака.
14. Отвернуть болты крепления топливного бака.
15. Слегка опустить топливный бак.
16. Отсоединить разъем топливного насоса.
Примечание: Для выполнения следующей операции понадобится два человека.
17. Снять топливный бак с автомобиля.
Установка топливного бака
Установка производится в порядке, обратном снятию.
Снятие и установка топливного модуля (блока датчика уровня топлива с топливным насосом)
Снятие топливного модуля
1. С помощью диагностического модуля выполнить предремонтную процедуру, выбрав "Injection computer" (процессор управления впрыском) и "Low pressure fuel pump" (топливный насос низкого давления).
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Снять подушку заднего дивана автомобиля.
4. Частично снять уплотнения задних дверей.
5. Снять задний центральный коврик.
6. С помощью инструментов из комплекта для снятия обшивки (Саr. 1363) удалить заглушку из сервисного отверстия.
Примечание: Подготовиться к возможному вытеканию топлива из подающего и возвратного топливопроводов.
7. Отсоединить электрический разъем от топливного модуля.
8. Отсоединить разъемы топливопроводов от топливного модуля.

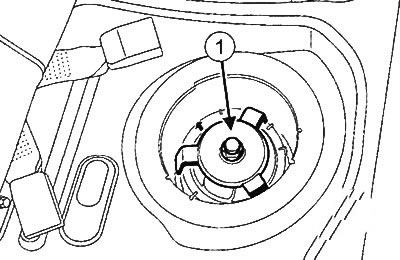

9. С помощью универсального ключа (Mot. 1397) (1) отвернуть гайку топливного модуля.
10. Извлечь топливный модуль, соблюдая осторожность, чтобы не повредить поплавок.
Внимание: Во избежание деформации топливного бака необходимо немедленно установить монтажную гайку топливного модуля на место.
Установка топливного модуля

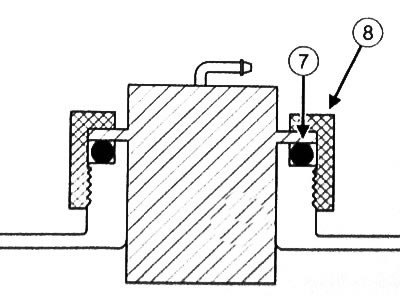

1. Правильно разместить прокладку (7) в горловине.
2. Вставить топливный модуль в бак. Для того, чтобы было возможным только одно положение установки, на модуле имеется выступ, а в баке - углубление.

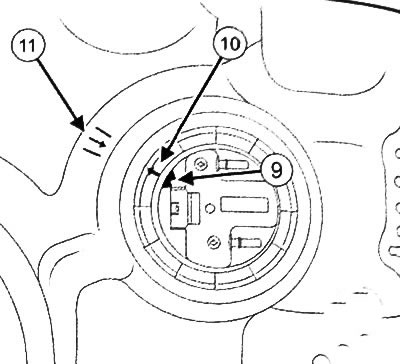

Примечание: Метка (9) топливного моду, ля должна находится напротив метки (11) на топливном баке.
3. Вжать топливный модуль рукой (для предотвращения смещения прокладки) и наживить монтажную гайку.
4. С помощью универсального ключа (Mot. 1397) затянуть гайку (8) до совмещения метки (10) на гайке с меткой (11) топливного бака.
5. Подсоединить топливопроводы к разъемам топливного модуля.
6. Подсоединить электрический разъем топливного модуля.
7. Установить заглушку в сервисное отверстие топливного модуля.
8. Установить задний центральный коврик.
9. Установить дверные уплотнения.
10. Установить подушку заднего дивана.
11. Подсоединить аккумуляторную батарею.
Проверка датчика уровня топлива
1. Снять топливный модуль (см выше).

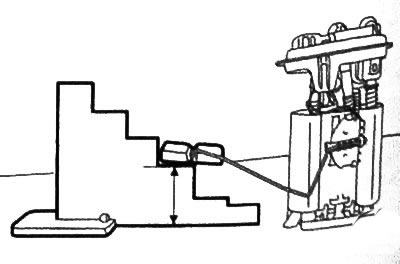

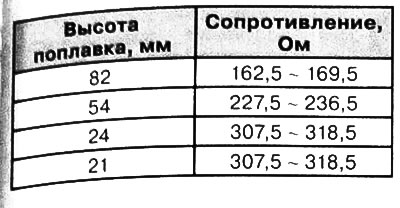

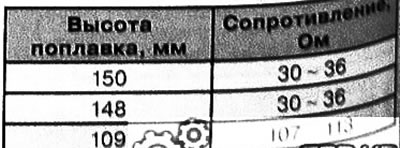

2. Убедиться в том, что с изменением положения поплавка изменяется значение сопротивления датчика.
Проверка датчика уровня топлива
1. Снять топливный модуль (см выше).
2. Убедиться в том, что с изменением положения поплавка изменяется значение сопротивления датчика.
