Снятие топливной рампы с форсунками
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Отвернуть две гайки (1) защиты топливной рампы.
3. Снять защиту топливной рампы (2).
4. Отсоединить разъём подающего топливопровода от топливной рампы.
5. Установить заглушки на открывшиеся отверстия.
6. Отсоединить разъемы топливных форсунок (4).
7. Отвернуть болты (5) крепления топливной рампы.
8. Снять топливную рампу в сборе с форсунками, осторожно потянув её в сторону передней части автомобиля.

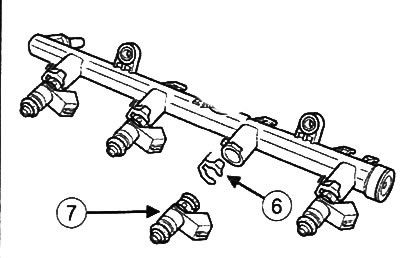

9. Удалить зажимы (6) и снять форсунки (7) с топливной рампы.
10. Установить заглушки на открывшиеся отверстия.
Снятие топливной рампы с форсунками
Примечание: Обязательно заменять новыми после каждого снятия уплотнения и крепежные зажимы топливных форсунок.
1. Установить новые уплотнения на каждую топливную форсунку.
2. Установить топливные форсунки на рампу.
3. Установить новые зажимы на каждую топливную форсунку.
4. Установить топливную рампу с форсунками в сборе.
5. Затянуть болты крепления топливной рампы моментом 9 Н м.
6. Подсоединить разъемы топливных форсунок.
7. Подсоединить разъем подающего топливопровода к топливной рампе.
8. Установить защиту топливной рам пы и затянуть болты крепления момен том 21 Н·м.
9. Подсоединить аккумуляторную батарею.
