Снятие и установка продувочного клапана системы улавливания паров топлива
Снятие продувочного клапана
1. Отсоединить отрицательную клемму аккумуляторной батареи.

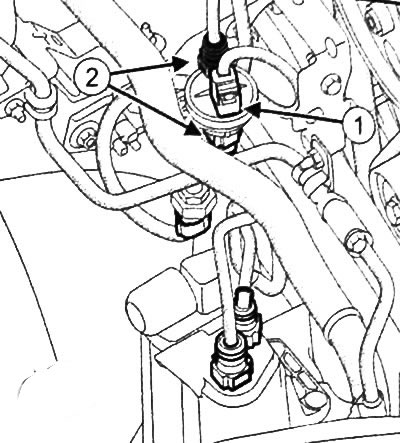

2. Отсоединить разъем (1) электро-магнитного продувочного клапана.
3. Отсоединить трубопроводы (2) электромагнитного продувочного клапана.
4. Вставить заглушки.
Внимание: Во избежание проникновения загрязнений в контур топливной системы поместить заглушки на отсоединенные компоненты топливной системы.

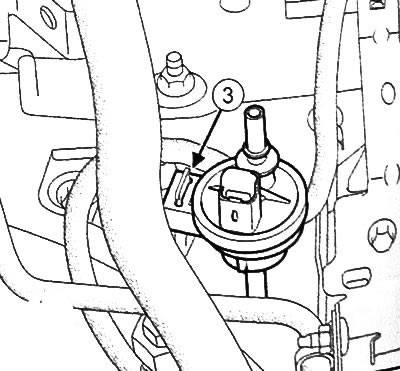

5. Отцепить электромагнитный продувочный клапан (3) системы улавливания паров топлива.
Установка продувочного клапана
Установка производится в порядке, обратном снятию.
Снятие и установка абсорбера паров топлива
Снятие абсорбера паров топлива
1. Поместить автомобиль на двустоечный подъемник.
2. Снять правое переднее крыло с автомобиля.

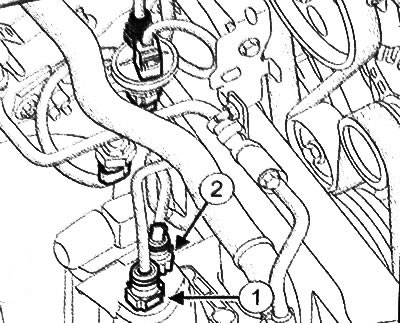

3. Отсоединить трубопроводы (1) и (2) системы управления паров топлива.
Внимание: Во избежание проникновения загрязнений в контур топливной системы поместить заглушки на отсоединенные компоненты топливной системы.
4. Установить заглушки.

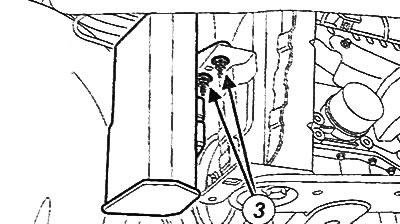

5. Отвернуть гайки (3) и снять абсорбер паров топлива.
Установка абсорбера паров топлива
1. Удалить заглушки.
2. Сразу же установить абсорбер паров топлива и затянуть крепежные гайки.
3. Подсоединить трубопроводы системы улавливания паров топлива.
4. Установить правое переднее крыло на автомобиль.
