Снятие и установка промежуточного охладителя
Снятие промежуточного охладителя
1. Поместить автомобиль на двустоечный подъемник.
2. Снять передние колеса с автомобиля.
3. Снять передние подкрылки с автомобиля.
4. Снять передний бампер с автомобиля.

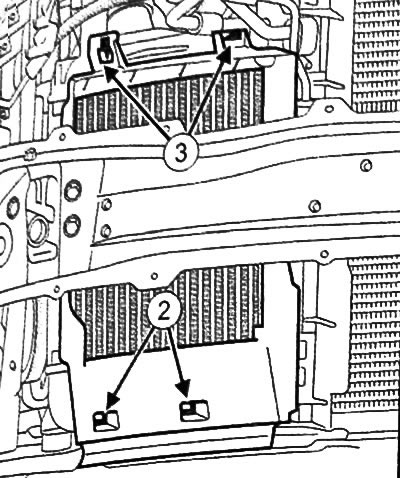

5. Отцепить воздушный дефлектор промежуточного охладителя от держателей (2) и (3).
6. Снять воздушный дефлектор промежуточного охладителя.
7. Отсоединить и убрать в сторону впускной и отводной воздуховоды промежуточного охладителя.

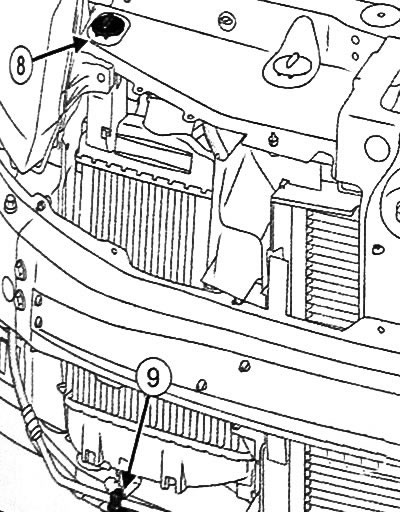

8. Снять центрирующий штифт (8), повернув его против часовой стрелки.
9. Отцепить держатель трубопровода (9).

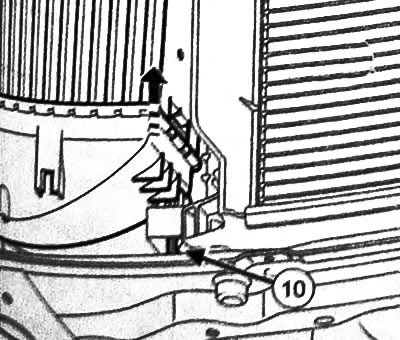

10.Вжать зажимы (10) и поднять промежуточный охладитель в направлена стрелки.

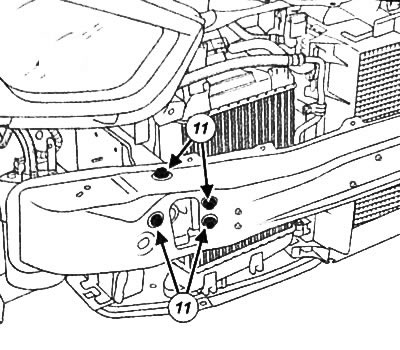

11. Отвернуть болты (11).

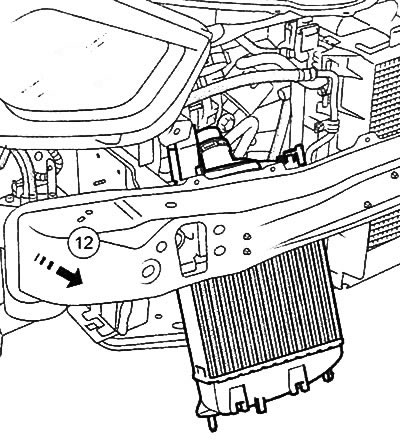

12. Отвести в сторону переднюю ударопоглощающую балку в указанном направлении (12).
13. Снять промежуточный охладитель воздуха.
Установка промежуточного охладителя
Примечание: Заменять новыми уплотнения впускного и отводного воздуховодов промежуточного охладителя после каждого отсоединения воздуховодов.
Установка производится в порядке, обратном снятию.
Примечание: Момент затяжки болтов передней ударопоглощающей балки: 21 Н·м.
