Снятие и установка дроссельной заслонки
Снятие дроссельной заслонки
1 Отсоединить отрицательную клемму аккумуляторной батареи.
2 . Снять блок воздушного фильтра.
3. Отсоединить разъем дроссельной заслонки.
4 . Отвернуть болты крепления дроссельной заслонки (1).
5. Снять дроссельную заслонку с прокладкой.
Чистка дроссельной заслонки
Внимание:
- Использовать для работы устойчивые к протеканиям нитриловые перчатки.
- Обязательно использовать защитные очки и респиратор.
- Следить за чистотой рабочего места, не допускать попадания загрязнений в дроссельную заслонку.
1. Снять дроссельную заслонку с двигателя.
2. Извлечь уплотнения из дроссельной заслонки.
Примечание: Чистящие средства могут повредить уплотнения, поэтому их необходимо извлекать из дроссельной желонки.
3. Вручную полностью открыть дроссельную заслонку.
Примечание: Не распылять чистящие средства на наружную часть цилиндров, внутрь корпуса пружины или на разъём.

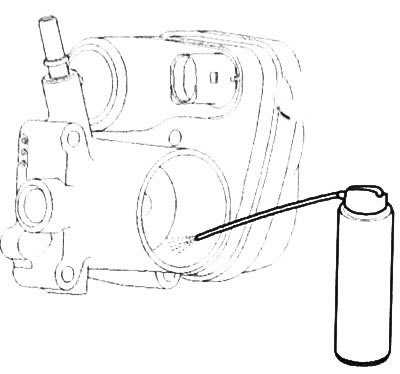

4. Распылить средство для чистки карбюраторов в воздушное отверстие корпуса дроссельной заслонки, чтобы растворить все следы загрязнений.

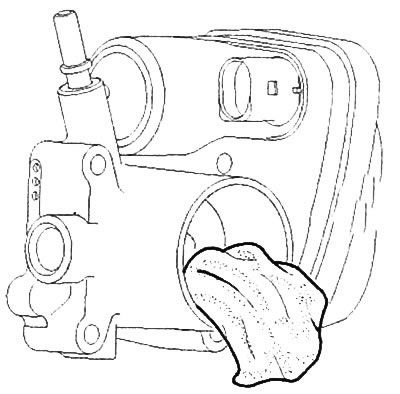

5. Удалить остатки чистящего средства и загрязнений с помощью безворсовой ткани.
6. Сжатым воздухом обдуть кромки дроссельной заслонки и воздушного отверстия.
Внимание: Если дроссельная заслонка подвергалась падениям или ударам, её необходимо заменить новой.
7. Установить на дроссельную заслонку новые уплотнения.
8. Установить дроссельную заслонку на двигатель.
Установка дроссельной заслонки
Примечание: Заменять прокладку дроссельной заслонки новой после каждого снятия.
1. С помощью чистящего средства очистить и обезжирить поверхность установки прокладки на впускном коллекторе, а также на корпусе дроссельной заслонки (если она используется повторно).
Внимание: Для обеспечения требуемой герметичности, уплотняемые поверхности должны быть чистыми, сухими и без следов смазки (избегать появления любых отпечатков пальцев).
2. Установить дроссельную заслонку с новой прокладкой.
3. Затянуть болты крепления дроссельной заслонки моментом 9 Н·м
4. Подсоединить разъем дроссельной заслонки.
5. Дальнейшая установка производится в порядке, обратном снятию.
6. С помощью диагностического прибора выполнить процедуру послеремонтной калибровки и инициализации процессора управления впрыском топлива и дроссельной заслонки.
