Снятие генератора
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Снять передний бампер с автомобиля.
4. Сиять ремень привода навесного оборудования (см. главу "Механическая часть бензинового двигателя 1,6 л")

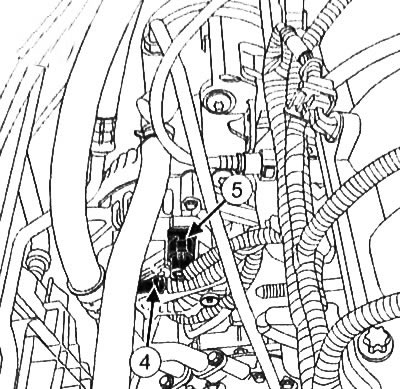

5. Отвернуть гайку и снять клемму (4) генератора.
6. Отсоединить разъем (5) генератора.

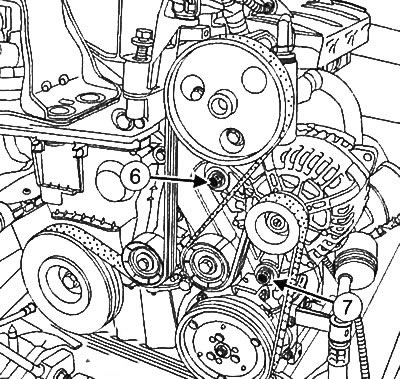

7. Отвернуть верхний болт (6) генератора.
8. Ослабить нижний болт (7) генератора.
9. С помощью отвертки сдвинуть генератор с многофункциональной опоры двигателя.
10. Полностью выкрутить нижний болт и снять генератор с двигателя.
Установка генератора

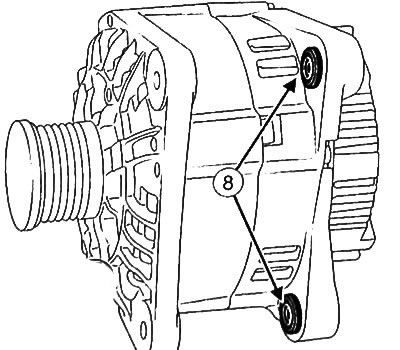

1. Для облегчения установки вжать втулки (8) генератора с помощью пассатижей или тисков.
2. Установить генератор на двигатель.
3. Затянуть болты крепления генератора моментом 21 Н·м.
4. Подсоединить разъем генератора.
5. Подсоединить клемму генератора и затянуть гайку клеммы моментом 14 Н·м.
6. Сдвинуть радиатор системы охлаждения с вентилятором и конденсатором в сборе вправо и установить на нижних опорах.
7. Установить ремень привода навесного оборудования.
8. Установить передний бампер на автомобиль.
9. Подсоединить аккумуляторную батарею.
