Внимание:
При выполнении работ в моторном отсеке, чтобы не получить травм, необходимо принять меры предосторожности, поскольку электровентилятор системы охлаждения двигателя может неожиданно включиться.
Чтобы не получить тяжелых ожогов при горячем двигателе, необходимо соблюдать следующие правила:
- не открывать крышку расширительного бачка,
- не сливать жидкость из системы охлаждения двигателя,
- не открывать крышки для удаления воздуха.
Примечание:
Существует два способа проверки системы охлаждения двигателя:
- способ с использованием прибора (Mot. 1700),
- способ с использованием прибора (Ms. 554-07).
Крышка расширительного бачка | Давление открытия парового клапана |
С коричневым кругом | 1.2 бар |
С желтой маркировкой | 1.4 бар |
С белой маркировкой | 1.6 бар |
С серой маркировкой | 1.8 бар |
Проверка системы охлаждения с помощью приспособления(Mot. 1700)
Внимание: Если охлаждающая жидкость подтекает через крышку расширительного бачка, обязательно заменить крышку расширительного бачка.
Проверка предохранительного клапана в крышке расширительного бачка

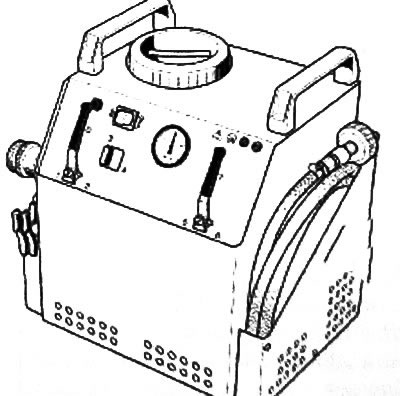

Использовать установку для заправки и диагностики системы охлаждения двигателя (Mot. 1700), предварительно ознакомившись с указаниями по использованию данной установки.
Проверка герметичности системы охлаждения
Использовать прибор для диагностики и заполнения системы охлаждения двигателя (Mot. 1700).
Проверка системы охлаждения с помощью приспособления (Ms. 554-07)
Проверка предохранительного клапана в крышке расширительного бачка

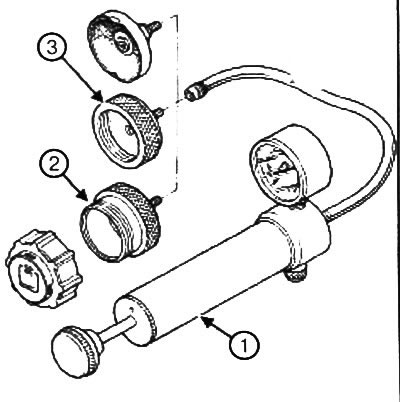

1. Присоединить к приспособлению для проверки (Ms. 554-07) (1) переходник (Ms. 554-06) (2).
2. Навернуть крышку расширительного бачка на переходник (Ms. 554-06).
Примечание: Давление не должно падать. Если это происходит, определите место утечки.
3. Покачать приспособлением (Ms. 554-07), давление должно установиться на уровне тарировочного значения предохранительного клапана в крышке расширительного бачка с контрольным допуском ± 0,1 бар.
Проверка герметичности системы охлаждения
1. Замените крышку расширительного бачка переходником (Ms. 554-01) (3).
2. Присоединить к переходнику (Ms. 554-01) прибор (Ms. 554-07).
3. Создать давление в системе охлаждения двигателя с помощью приспособления.
4. Прекратить качать, когда давление станет на 0,1 бар ниже давления срабатывания предохранительного клапана в крышке расширительного бачка.
Примечание: Давление не должно падать. Если это происходит, определить место утечки.
5. Постепенно отворачивая штуцер приспособления (Ms. 554-07), сбросить давление в системе, затем снять переходник (Ms. 554-01) и установить крышку расширительного бачка.
