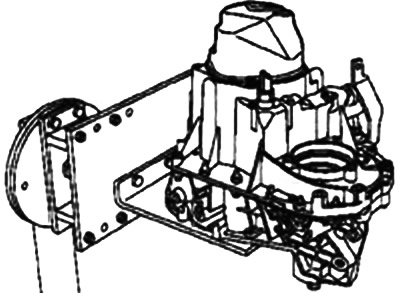

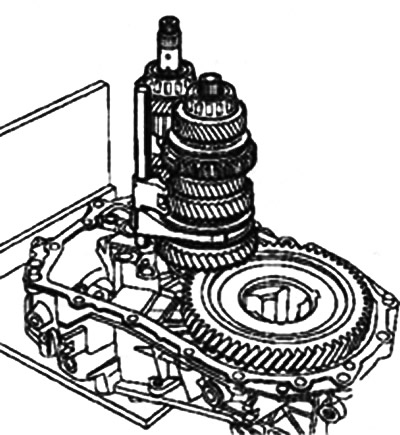

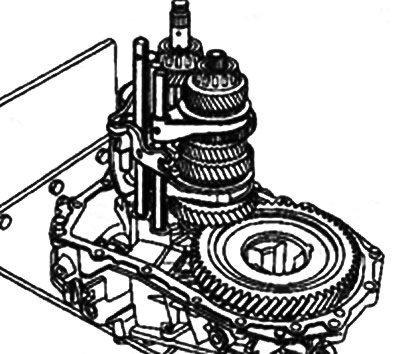

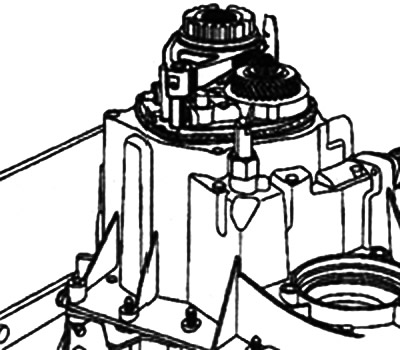

Установите одновременно первичный вал и вторичный вал с вилкой 1/2.

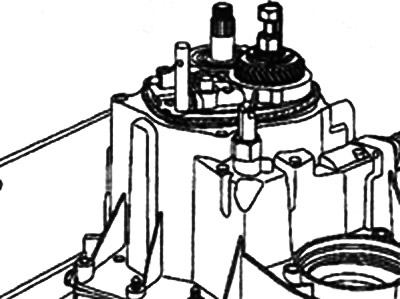

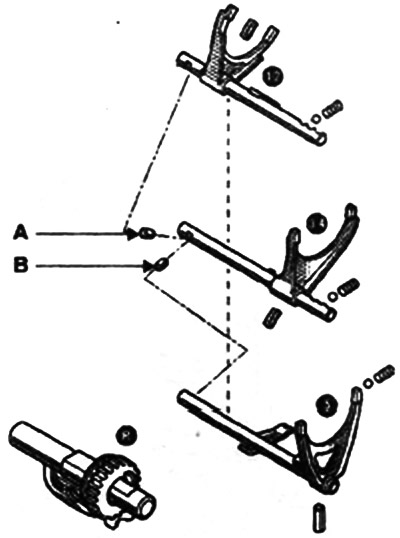

Установите стопорный палец штока 1/2 а и стопорный палец штока пятой передачи В.


Немного приподнимите ступицу 3/4 и установите вилку и шток 3/4.



Вставьте в вилку штифты с помощью приспособления (B.Vi.949).

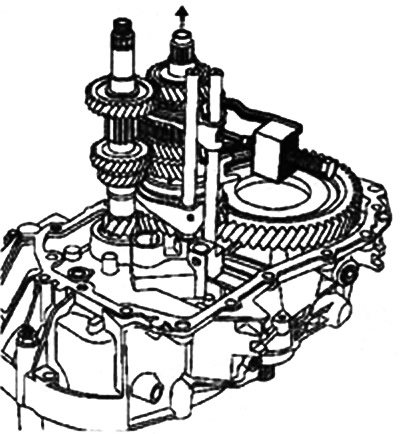

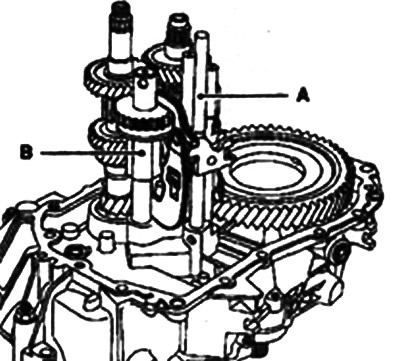

Установите шток пятой передачи А и ось заднего хода В. Для этого немного приподнимите первичный вал.



Убедитесь в том, что правильно расположены:
  • центрирующие втулки;
  • магнит;
  • регулировочные кольца для предварительного натяжения подшипников на коробке передач JR.

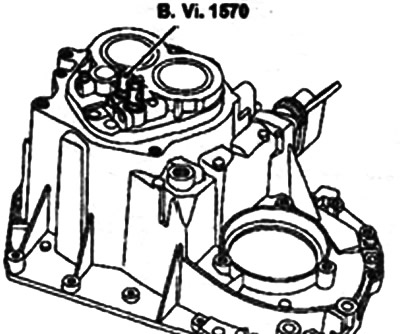

Установите пружины и шарики для блокировки 1/2 и 3/4 в картер и сожмите их с помощью приспособления (B.Vi. 1570).



Нанесите средство Loctite 518 на поверхность стыка.

Установите третью передачу.

Поставьте картер, направив вал управления в третью передачу, и установите пружину и шарик для блокировки до появления штока пятой передачи.

Сожмите шарик для блокировки и закончите установку картера.



Снимите приспособление (B.Vi.1570).

Проверните первичный вал для правильной установки подшипников и затяните стягивающий болт моментом (25 Н·м).

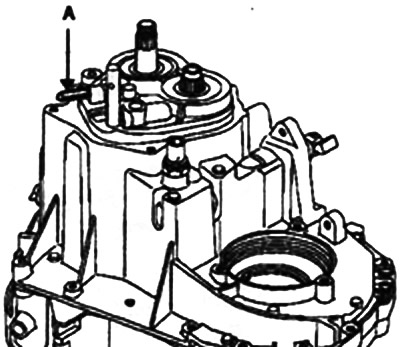

Установите на место ось заднего хода А.

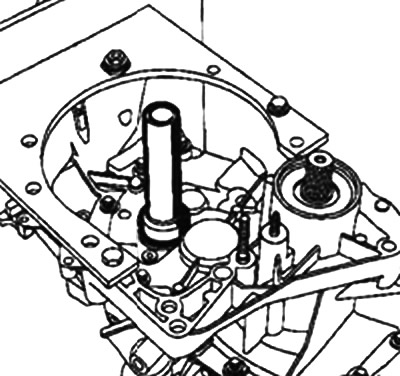

Нанесите три капли Loctite Frenbloc на шлицы шестерни постоянного зацепления и установите ее с помощью приспособления (B.Vi.1175).

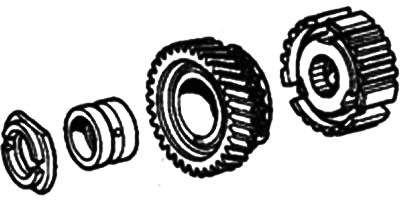

На первичном вале установите:
  • опорное кольцо (большей стороной к шестерне);
  • втулку под шестерней;
  • паразитную шестерню пятой передачи, снабженную синхронизирующим кольцом;
  • ступицу пятой передачи с пружиной.

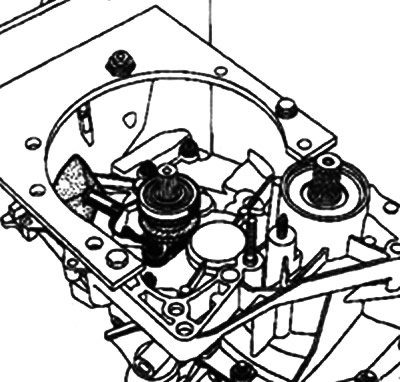

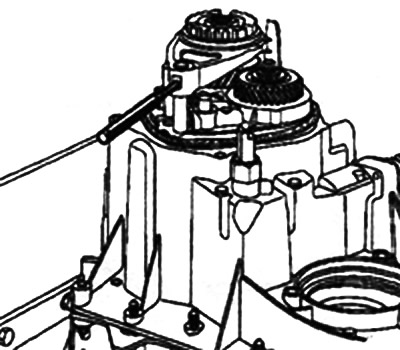

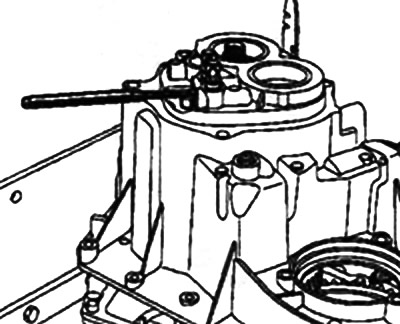

С помощью керна (B.VL31-01) установите штифт вилки пятой передачи.



Включите первую передачу рычагом переключения, а пятую - сдвинув ее вилку вдоль штока.



Затяните болт и гайку шестерен моментом:
  • гайку первичного вала - 25 Н·м;
  • болт вторичного вала - 160 Н·м.

Установите коробку передач в нейтральное положение.

Установите новое уплотнительное кольцо.

Поставьте заднюю крышку и затяните болты моментом 25 Н·м.



Установите на место контактор заднего хода.

Установите на место датчик частоты вращения для полуавтоматической коробки передач JH.

Установите уплотнительное кольцо вала сцепления с помощью приспособления (B.Vi.1601) - для коробки передач JR.



Установите рабочий цилиндр привода выключения сцепления и затяните болты моментом 21 Н·м.



Установите манжету выходного вала дифференциала с помощью приспособления (B.Vi.945) для коробки передач JH и приспособления (B.Vi.1058) - для коробки передач JR.

Коробка передач JH

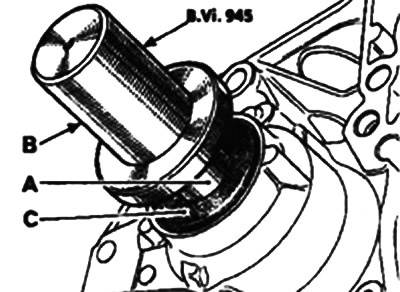

Поставьте смазанную маслом предохранительную втулку А на планетарную передачу и наденьте смазанную маслом манжету С с помощью приспособления В.

Коробка передач JR

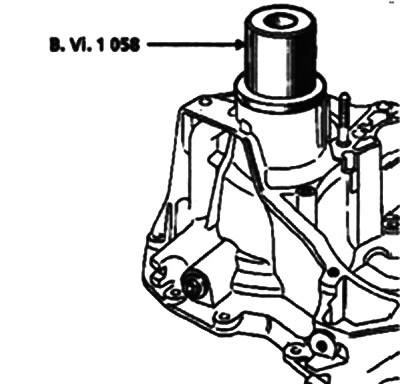

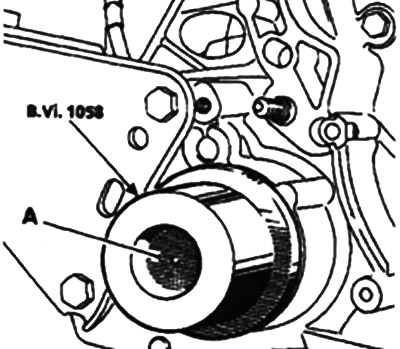

Поставьте предохранительную втулку А 8 приспособление (B.Vi.945) на планетарную передачу и наденьте смазанную маслом манжету с помощью приспособление (B.Vi.1058).
