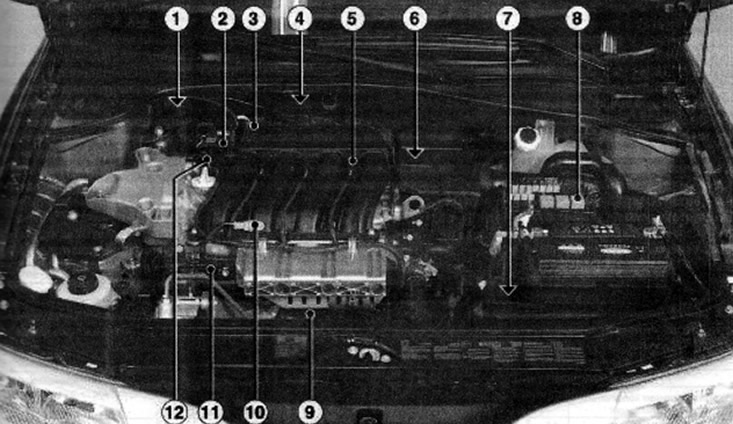

Расположение элементов системы впрыска в подкапотном пространстве автомобиля Laguna II с двигателями К4М и F4P: 1 - электромагнитный клапан рециркуляции топливных паров; 2 - датчик абсолютного давления; 3 - блок дроссельной заслонки с сервоприводом; 4 - верхний кислородный датчик; 5 - катушки зажигания; 6 - датчик температуры охлаждающей жидкости и датчик ВМТ; 7 - ЭБУ системы впрыска; 8 - реле впрыска; 9 - датчик детонации; 10 - датчик температуры воздуха; 11 - топливораспределительная рампа и форсунки; 12 - электромагнитный клапан фазорегулятора распределительного вала

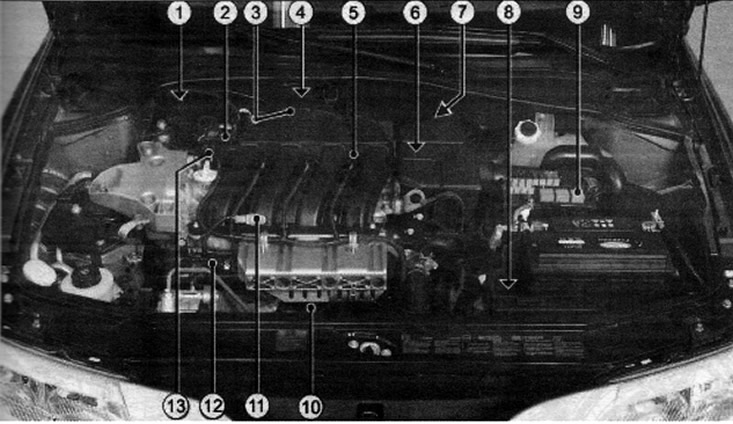

Расположение элементов системы впрыска в подкапотном пространстве автомобиля Laguna II с двигателями F4R: 1 - злектроматнитный клапан продувки адсорбера; 2 - датчик абсолютного давления; 3 - блок дроссельной заслонки; 4 - верхний кислородный датчик; 5 - катушка зажигания; 6 - датчик температуры охлаждающей жидкости; 7 - датчик положения и частоты вращения коленчатого вала двигателя; 8 - ЭБУ системы впрыска; 9 - коммутационный блок в моторном отсеке; 10 - датчик детонации; 11 - датчик температуры воздуха; 12 - топливораспределительная рампа; 13 - электромагнитный клапан фазорегулятора распределительного вала впускных клапанов
