Лагуна 2 (2001-2007)

Снятие и установка топливораспределительной рампы и форсунок (F4P)

Главная Laguna Лагуна 2 (2001-2007) Силовой агрегат Топливная система

0

Примечание. Форсунки на двигателе F4P марки MAGNETI MARELU PICO и марка SIEMENS DEKA на двигателе К4М.

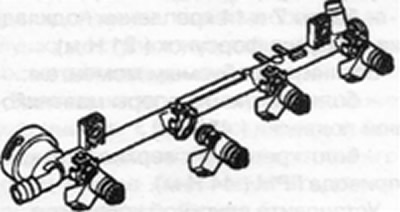

Форсунки крепятся к топливораспределительной рампе с помощью держателей.

Топливо постоянно циркулирует по окружности корпуса форсунки Такая циркуляция топлива помогает избежать образование пузырьков паров бензина и способствует запуску горячего двигателя.

Снятие



Внимание! При снятии форсунок или топливо распределительной рампы будьте осторожны, т.к. о рампе и штуцере находится топливо. Примите меры по защите генератора от попадания топлива.

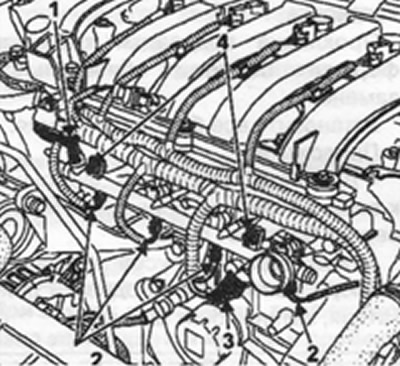

Снимите:
  • защиту рампы;
  • штуцер подающего топливопровода 1 от топливораспределительной рампы. не пережимая топливопровод;
  • разъемы форсунок 2;
  • разъем датчика детонации 3;
  • болты крепления рампы 4;
  • топливораспределительную рампу;
  • держатели форсунок;
  • форсунки.

Установка



Обязательно замените уплотнительные кольца и держатели форсунок.



Соблюдайте момент затяжки болтов крепления рампы.
