Снятие и установка топливного насоса в сборе с датчиком уровня

Внимание! При работах с топливным баком или с системой подачи топлива необходимо:

• не курить в зоне работ и не подносить к рабочему участку раскаленные предметы;
• принять меры по защите от разбрызгивания бензина, которое может произойти при отсоединении топливопроводов (из-за остаточного давления).

Снятие

Внимание! Перед снятием узла примите меры к сбору топлива (не пережимайте топливопроводы, что может повредить их).

Для снятия узла топливного насоса и датчика уровня в сборе не требуется снимать бак. Этот узел доступен со стороны заднего сиденья. Для этого отсоедините аккумуляторную батарею.

Снимите подушку заднего сиденья и удалите пластмассовую заглушку

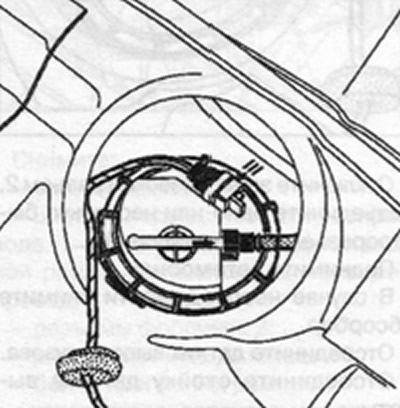

Отсоедините:

• одно или несколько быстроразъемных соединений узла топливного насоса и датчика уровня в сборе.
• электрический разъем.

Снимите крепежную гайку датчика с помощью приспособления Mot. 1397.

Дайте полностью вытечь топливу, находящемуся в датчике, затем извлеките узел топливного насоса и датчика уровня в сборе Не повредите поплавок.

Примечание. Если между снятием и установкой узла топливный насос и датчик уровня в сборе должно пройти несколько часов, наверните гайку на бак. чтобы предотвратить его деформацию.

Установка

Замените уплотнительное кольцо.

Поставьте на место узел насоса и датчика уровня в сборе При этом расположите указатель датчика в соответствии с тремя линиями, отлитыми на стенках бака.

Наверните гайку и затяните ее так. чтобы ее указатель совпал с указателем бака и указателем узла топливного насоса и датчика уровня в сборе.

Защелкните одно или несколько быстроразъемных соединений.

Соедините электрический разъем.

Установите пластмассовую заглушку и подушку заднего сиденья.
