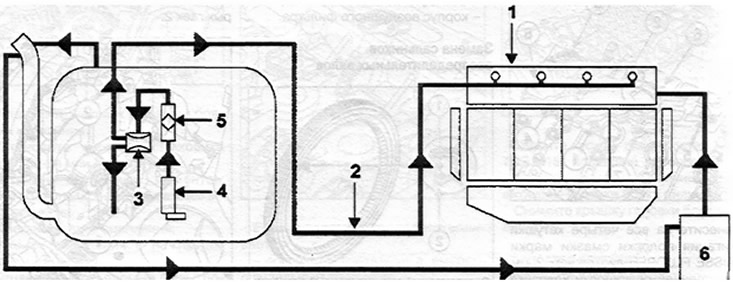

Функциональная схема системы топливоподачи
Система толливоподачи представляет собой систему без возврата толлива в бак Давление подачи топлива не зависит от нагрузки двигателя.
Система состоит из:
- топливораспределительной рампы без штуцера возвратного трубопровода и без регулятора давления топлива;
- единственного трубопровода 2. идущего от топливного бака;
- узла подачи топлива насос/дат-чик/ топливный фильтр. включающего регулятор давления 3, топливный насос 4 и топливный фильтр 5 (узел находится в топливном баке);
- бачка системы улавливания паров топлива 6.
Топливный фильтр

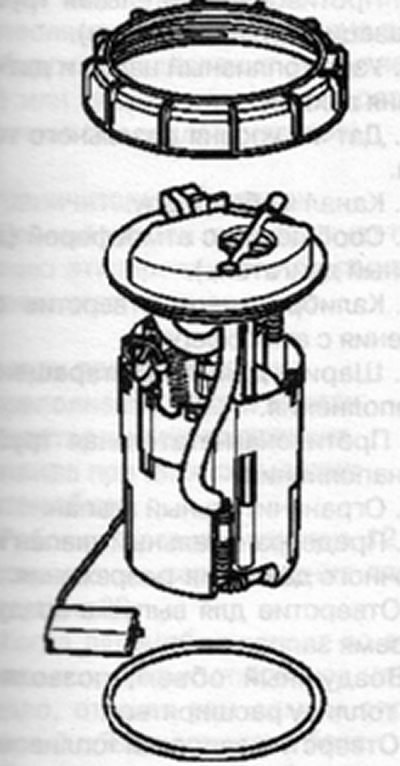

Топливный фильтр (несъемный) находится в топливном баке и является составной частью узла топливный насос/датчик уровня топлива. Для замены топливного фильтра необходимо заменить узел топливный насос/датчик уровня топлива.
Тети не менее, контроль давления подачи топлива и производительность топливного насоса позволяет про-вести диагностику узла топливный насос/датчик уровня топлива.
