Лагуна 2 (2001-2007)

Снятие, очистка и установка водяного насоса (двигатели G9T)

Главная Laguna Лагуна 2 (2001-2007) Силовой агрегат Система охлаждения

0

Снятие



Установите автомобиль на двухстоечный подъемник.

Отсоедините аккумуляторную батарею. Снимите:
  • верхние крышки двигателя;
  • аккумуляторную батарею;
  • полку под аккумуляторную батарею.

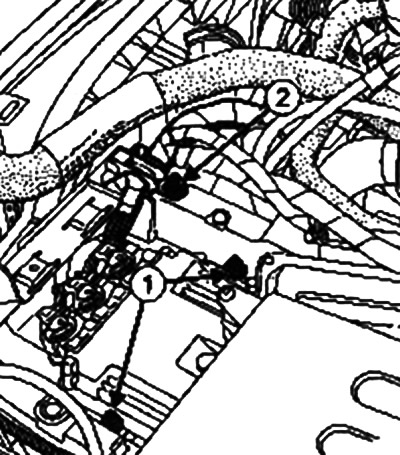

Снимите:
  • гайки 1 крепления ЭБУ системы впрыска;
  • гайку 2 крепления держателя жгута проводов ЭБУ.

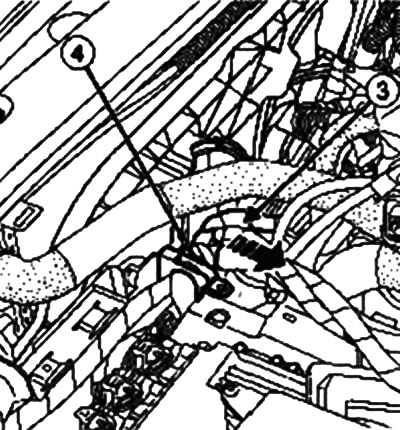

Отодвиньте:
  • ЭБУ системы впрыска;
  • жгут злектропроводки системы впрыска 3 от электровентилятора 4.

Разъедините разъемы электровентилятора системы охлаждения двигателя.

Снимите:
  • защиту поддона картера двигателя;
  • защиту под передним бампером.


Снимите штифты крепления радиатора системы охлаждения двигателя.


Слегка приподнимите радиатор в сборе с конденсором.

Вставьте подкладку между радиатором и поперечиной для установки радиатора.

Внимание! Не повредите охлаждающие ребра (радиатора, конденсора и др.) при выполнении работ.

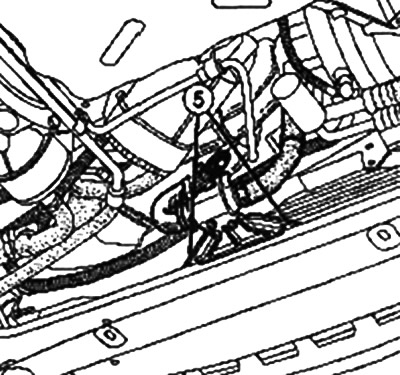

Отверните болты крепления 5 кронштейна корпуса погружных подогревателей на поперечине для установки радиатора.

Отведите в сторону корпус погружных подогревателей вместе с кронштейном.



Разъедините разъемы электровентиляторов.

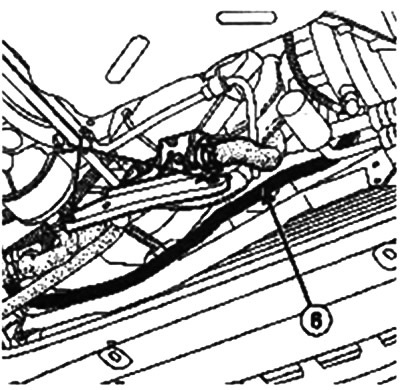

Отсоедините и отведите в сторону жгут проводов 6 электровентиляторов.

Приподняв электровентиляторы, отсоедините их от радиатора системы охлаждения в сборе с конденсором.

Внимание! И не повредите охлаждающие ребра (радиатора, конденсора и др.) при выполнении работ.


Извлеките электровентиляторы через низ.

Установка



Установите электровентиляторы на радиатор системы охлаждения двигателя в сборе с конденсором.

Примечание. Обязательно проверьте надежность крепления узла электровентиляторов на радиаторе системы охлаждения двигателя в сборе с конденсором.

Внимание! Не повредите охлаждающие ребра (радиатора, конденсора и др.) при выполнении работ.

Закрепите жгут проводов на электровентиляторе.

Соедините разъемы электровентиляторов.

Установите:
  • корпус погружных подогревателей;
  • болты крепления корпуса погружных подогревателей.

Удалите подкладку между радиатором и поперечиной для установки радиатора.

Опустите узел радиатора на его штатное место.

Установите:
  • штифты крепления радиатора системы охлаждения;
  • защиту под передним бампером;
  • защиту поддона картера двигателя; верхние крышки двигателя.

Подключите аккумуляторную батарею.
