Снятие и установка подводящего трубопровода водяного насоса (К4М)

Главная Laguna Лагуна 2 (2001-2007) Силовой агрегат Система охлаждения

0

Снятие



Внимание! Поскольку системы охлаждения рассчитаны на работу под давлением, остерегайтесь тяжелых ожогов от выбросов горячей жидкости.

Не снимайте пробку расширительного бачка на горячем двигателе. При работах в моторном отсеке остерегайтесь неожиданного включения вентилятора (вентиляторов) системы охлаждения двигателя.

Не открывайте пробку или пробки удаления воздуха при работающем двигателе.

Установите автомобиль на двухстоечный подъемник.

Отсоедините аккумуляторную батарею. Снимите:
  • пробку расширительного бачка;
  • защиту поддона картера двигателя.

Слейте жидкость из системы охлаждения двигателя.

Промойте систему охлаждения двигателя.

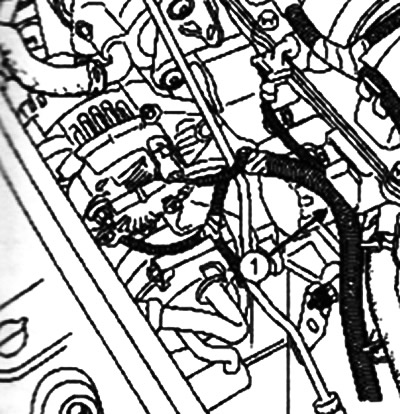

Отсоедините жгут проводов генератора 1 от держателя на подводящем трубопроводе водяного насоса.

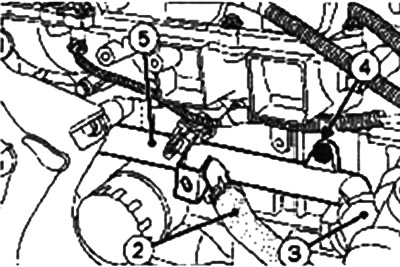

Снимите с помощью приспособления (Mot. 1448):


  • хомут со шланга 2.
  • хомут со шланга 3.

Снимите с помощью приспособления (Саг. 1363):
  • шланг 2.
  • гибкий трубопровод 3.

Снимите:
  • болт крепления 4 подводящего трубопровода водяного насоса.
  • подводящий трубопровод водяного насоса 5.

Установка



Внимание! Обязательно замените уплотнительную прокладку.

Установите уплотнительное кольцо на подводящий трубопровод водяного насоса

Смочите мыльной водой подводящий трубопровод водяного насоса.

Установите:
  • подводящий трубопровод водяного насоса;
  • болт крепления подводящего трубопровода водяного насоса;
  • шланг 2;
  • шланг 3.

Установите с помощью приспособления (Mot. 1448):
  • хомут шланга 2.
  • хомут шланга 3.

Присоедините жгут проводов генератора к держателю на подводящем трубопроводе водяного насоса.

Заправьте жидкостью систему охлаждения двигателя. Установите:
  • защиту поддона картера двигателя.
  • пробку расширительного бачка.

Подключите аккумуляторную батарею.

Удалите воздух из системы охлаждения.
