Снятие и установка корпуса термостата на выходе из головки блока цилиндров (F9Q)

Снятие

Установите автомобиль на двух-стоечный подъемник. Снимите:

• верхние крышки двигателя;
• защиту поддона картера двигателя.

Снимите аккумуляторную батарею.

Слейте жидкость из системы охлаждения двигателя.



Отсоедините:

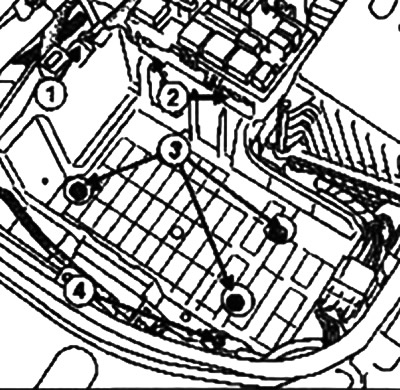

• электромагнитный клапан регулирования давления наддува 1;
• коммутационный блок в моторном отсеке 2.

Разъедините разъем датчика массового расхода воздуха. Снимите:

• болты крепления 3 полки под аккумуляторную батарею;
• болт 4 крепления воздухопровода;
• полку под аккумуляторную батарею;
• воздухопровод между датчиком массового расхода воздуха и турбокомпрессором.

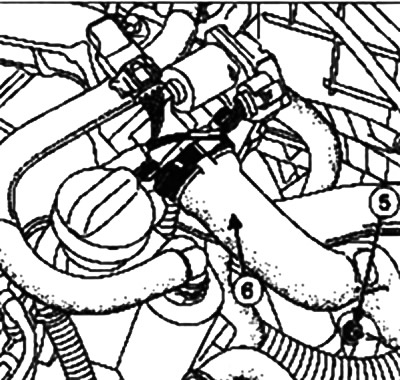

Отверните болт крепления воздухопроводов 5. Отсоедините трубопровод забора воздуха 6.

Снимите металлический трубопровод между турбокомпрессором и воздуховоздушным охладителем.


Примечание. Металлический трубопровод и трубопровод забора воздуха имеют общий болт крепления.

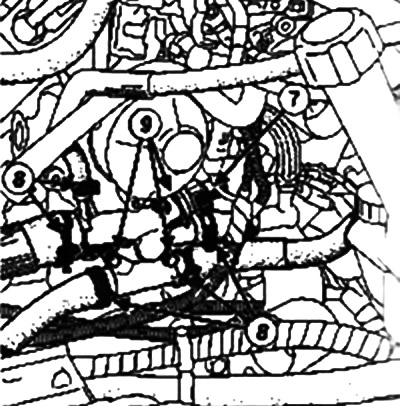

Разъедините разъем датчика температуры охлаждающей жидкости 7. Снимите

• шланги системы охлаждения двигателя 8 с помощью приспособления (Mot. 1448):
• болты крепления корпуса термостата 9;
• корпус термостата. Замените прокладку корпуса термостата.

Очистите привалочную поверхность головки блока цилиндров.

Установка

Установите:

• корпус термостата;
• болты крепления корпуса термостата.

Затяните требуемым моментом болты крепления корпуса термостата 10 Нм.

Установите шланги системы охлаждения двигателя с помощью приспособления (Mot 1448).

Соедините разъем датчика температуры охлаждающей жидкости.

Установите металлический трубопровод между турбокомпрессором и воздуховоздушным охладителем.

Присоедините впускной воздухопровод Заверните болт крепления воздухопроводов.

Заверните ключом болт крепления воздухопроводов.

Установите:

• воздухопровод между датчиком массового расхода воздуха и турбокомпрессором;
• полку под аккумуляторную батарею;
• болты крепления полки под аккумуляторную батарею;
• болт крепления воздухопровода.

Затяните ключом:

• болты крепления полки под аккумуляторную батарею;
• болт крепления воздухопровода Соедините разъем датчика массового расхода воздуха.

Закрепите фиксаторами:

• коммутационный блок в моторном отсеке;
• электромагнитный клапан регулирования давления наддува.

Залейте жидкость в систему охлаждения двигателя.

Удалите воздух из системы охлаждения. Установите:

• верхние крышки двигателя;
• защиту поддона картера двигателя;
• аккумуляторную батарею.
