Подъемное оборудование

Катковый домкрат и подпорки под автомобиль

Примечание. При использовании каткового домкрата необходимо обязательно ставить подпорки под автомобиль.

Внимание! Запрещается поднимать автомобиль. устанавливая домкрат под рычаг передней или задней подвески.

В зависимости от типа каткового домкрата, используйте втулки Cha. 408-01 или Cha. 408-02 для установки вставки Cha. 280-02.

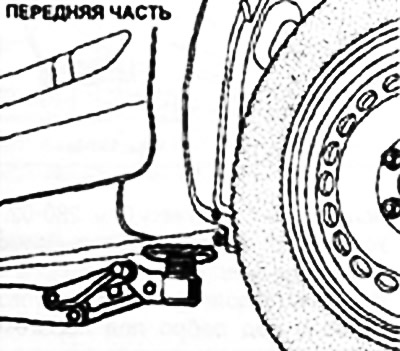

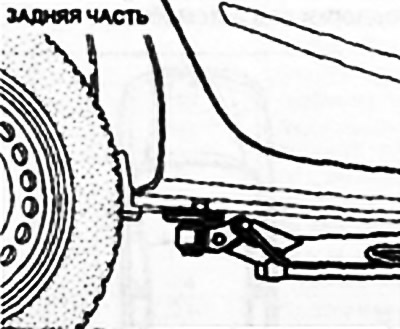

Для подъема передней или задней части автомобиля используйте точки упора для штатного домкрата.

Катковый домкрат для бокового подъема

Используйте проставку Cha. 280-02.

Установите домкрат под панелью порога под передней дверью.

Установите должным образом паз проставки под ребро под порогом кузова.

Подпорки под автомобиль

При установке подпорок под автомобиль последние должны быть установлены обязательно:

• либо под выступы, предусмотренные для подъема автомобиля с помощью штатного домкрата;
• либо под штифтовые фиксаторы, расположенные за выступами.

Установка подпорок под заднюю часть осуществляется при подъеме автомобиля сбоку.

Подъемник с захватом под днище

Примечание. Никогда не используйте двухстоечный подъемник, если есть возможность использования четырехстоечного подъемника.


Если это невозможно, устанавливайте опорную поверхность подпятника лапы подъемника под ребро под порогом кузова на уровне точек упора штатного домкрата.

Подпятники лап подъемника должны устанавливаться обязательно под точками упора для возимого домкрата.

Когда автомобиль установлен на двухстоечный подъемник, из соображений безопасности необходимо следить за равновесием автомобиля.

При снятии тяжелых узлов (таких силовой агрегат, задняя ось или топливный бак и т.д.) и в зависимости от загрузки автомобиля, его длины и положения подпятника лапы подъемника, автомобиль может потерять равновесие.

Во избежание этого, обязательно закрепите ремни вокруг и внутри кузова и соедините их с лапами подъемника между подпятниками.




Данный тип ремней предназначен только для обеспечения неподвижного положения автомобиля на двухстоечном подъемнике (категорически запрещается их использование для других целой (из соображений безопасности)).

Используйте только ремни в хорошем состояние и чистые (во избежание загрязнения салона или кузова). Не затягивайте ремни слишком сильно, чтобы не повредить автомобиль (нижние секции боковины кузова должны быть защищены в местах с ремнем).
