Лагуна 2 (2001-2007)

Схема цепи запуска двигателя F4R 765 BVA5

Главная Laguna Лагуна 2 (2001-2007) Электрооборудование Электрические схемы

0

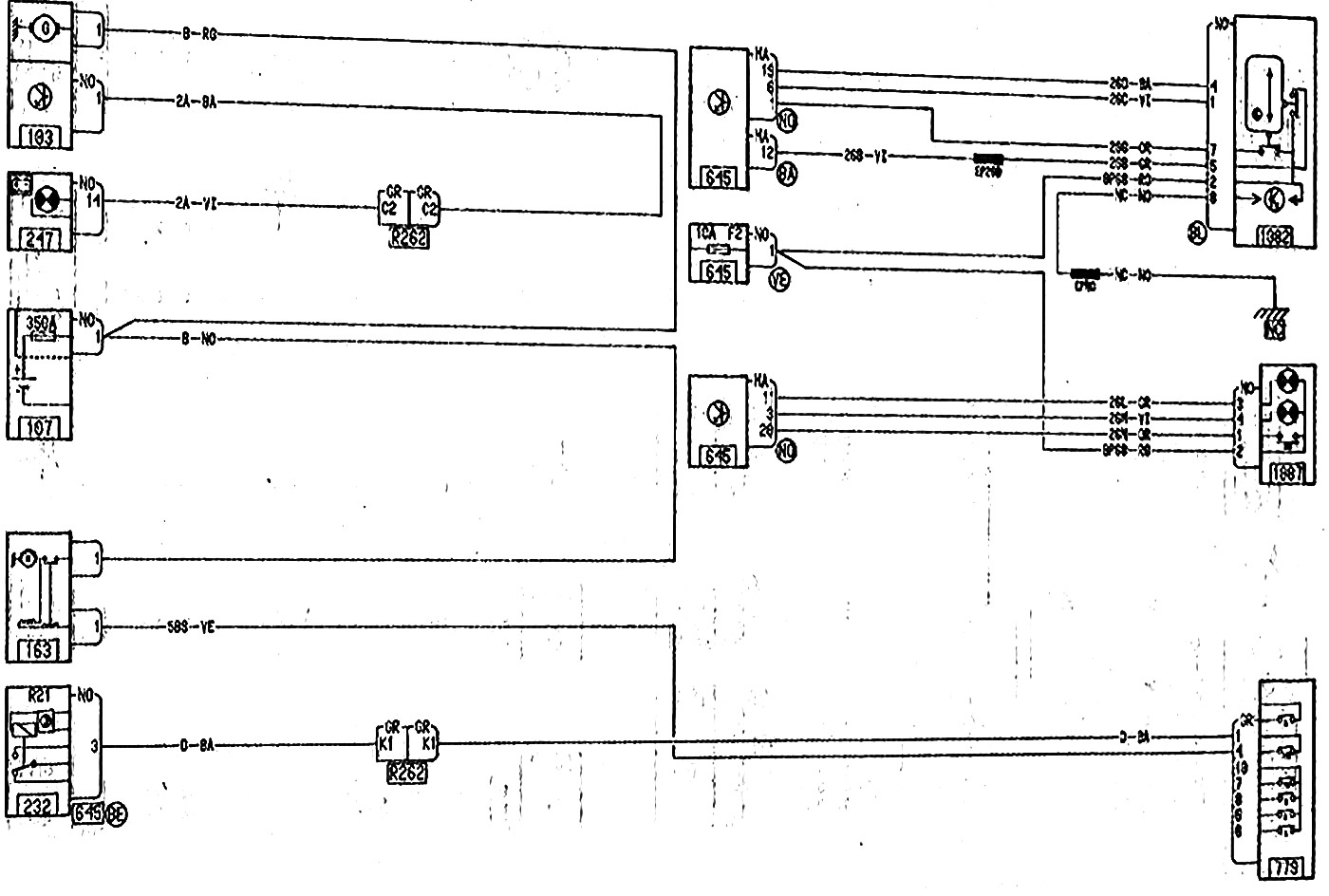

Схема цепи запуска двигателя F4R 765 BVA5




Открыть большую картинку в новой вкладке »
Эта статья доступна на: болгарском
Поделитесь со своими друзьями:
Предыдущая
Лагуна 2: Электрические схемы
Следующая

Схема цепи запуска двигателя F4P 775; F4R 713 DG/BVA4
