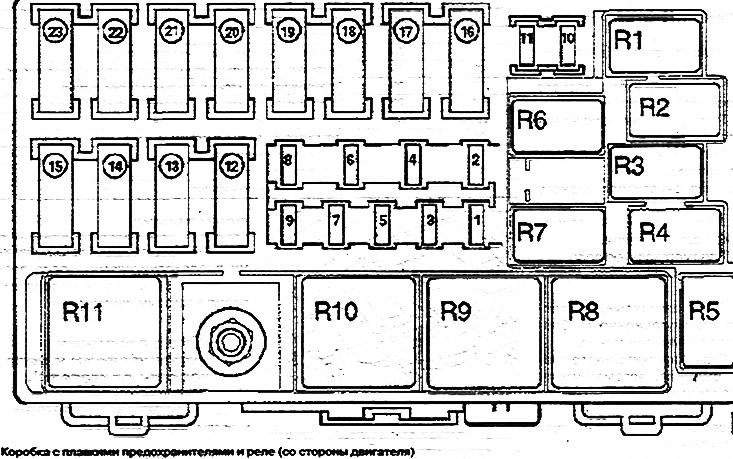

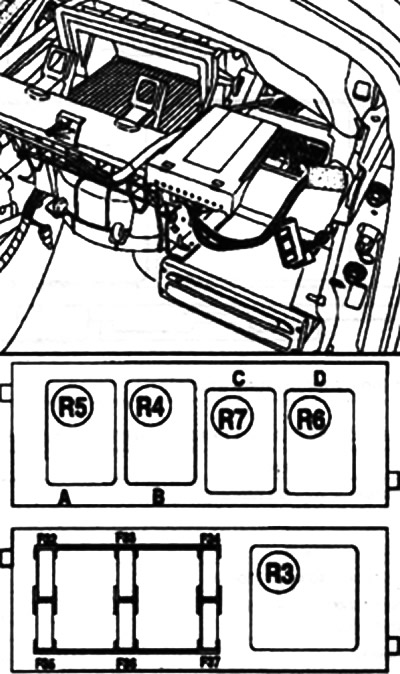

Коробка с плавкими предохранителями и реле со стороны двигателя

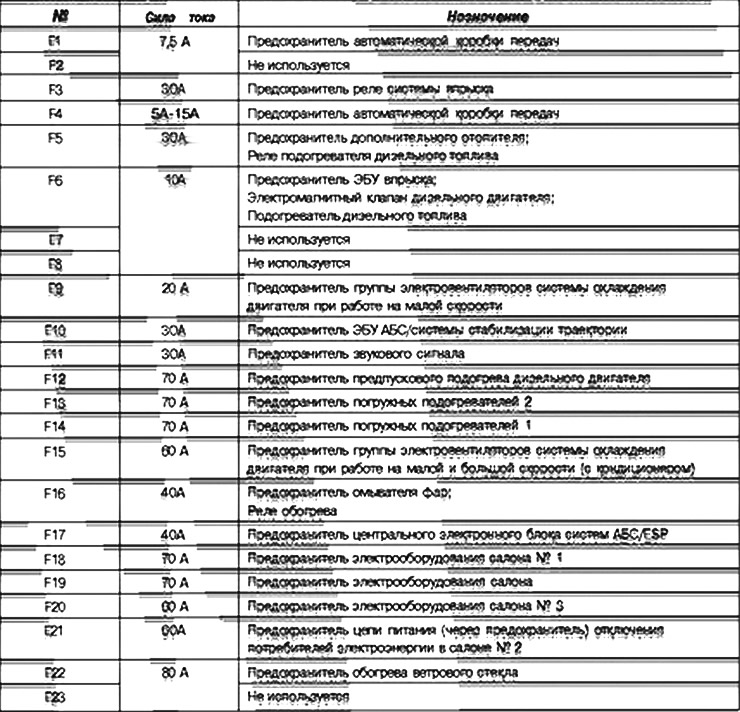

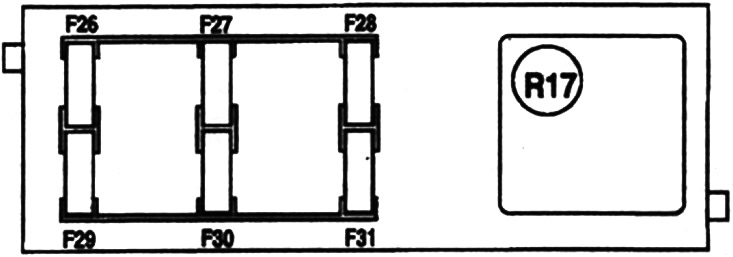

Назначение предохранителей и реле (в зависимости от уровня комплектации)

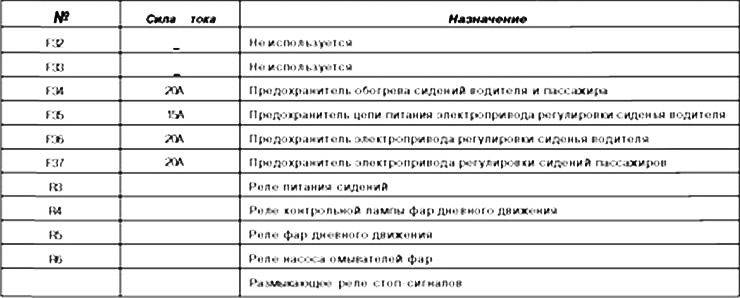

Назначение предохранителей и реле (в зависимости от уровня комплектации)

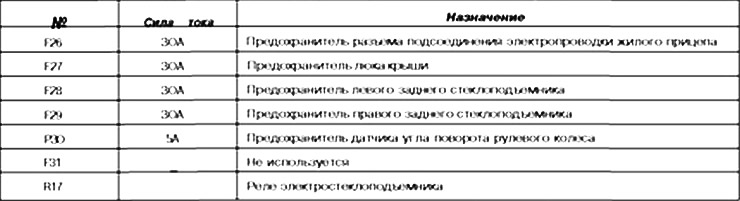

Назначение предохранителей и реле (в зависимости от уровня комплектации)

Двигатели K4M-F4P-F5R-F9Q

• R1 - Реле дополнительного отопителя 1.
• R2 - Реле малой скорости группы электровентиляторов системы охлаждения двигателя.
• R3 - Не используется.
• R4 - Не используется.
• R5 - Реле дополнительного отопителя 3.
• R6 - Реле топливного насоса.
• R7 - Реле подогревателя дизельного топлива.
• R8 - Реле блокировки впрыска.
• R9 - Реле малой скорости электровентиляторов системы охлаждения двигателя (с кондиционером).
• R10 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
• R11 - Реле дополнительного отопителя 2.

Двигатель L7X

• R1 - Не используется.
• R2 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
• R3 - Не используется.
• R4 - Не используется.
• R5 - Не используется.
• R6 - Реле системы впрыска.
• R7 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
• R8 - Реле блокировки впрыска.
• R9 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
• R10 - Реле группы электровентиляторов системы охлаждения двигателя (с кондиционером).
• R11 - Не используется.
